Трубопроводы отопления Юсистемс (Упонор) для частного дома — выбор, расчёт и монтаж

Трубопроводы отопления Юсистемс (Упонор): обзор продукции и ключевые особенности

Ассортимент условно делится на три группы: гибкие сшитые трубы PE‑Xa, многослойные «Quattro» решения и теплоизолированные/предизолированные магистрали (Radi Pipe и аналоги). Общие рабочие параметры для труб отопления этого класса: долговременная температура работы около 70 °C, кратковременная (аварийная) до ~95 °C; типичные классы давления — PN10 и PN16 в зависимости от серии. Ключевые эксплуатационные характеристики, на которые стоит ориентироваться при выборе: термостойкость, коэффициент линейного расширения, устойчивость к гидроударам и совместимость с фитингами и методами соединения (пресс, обжим, расширение).

Производитель делает ставку на системы, где комплектность (труба + соединительная арматура + коллекторы) обеспечивает контроль работы контура и упрощает монтаж. Практическое следствие: при проектировании учитывайте не только тип трубы, но и рекомендованные производителем фитинги и режимы испытаний, чтобы сохранить гарантийные обязательства.

Преимущества систем Упонор (Юсистемс) для частного дома

Основные выгоды при эксплуатации в частном доме связаны с удобством монтажа и эксплуатационной стабильностью:

• Упрощение трассировки: гибкие трубы PE‑Xa сокращают число фитингов на трассах, что уменьшает риск протечек и упрощает прокладку в перегородках и стяжке.
• Снижение шумов и гидроударов: трубы с оптимизированной гибкостью уменьшают всплески давления и паразитные шумы в системе при правильной гидравлической настройке.
• Долговременная коррозионная стойкость: полимерные и многослойные трубы не подвержены внутренней коррозии, что важно для систем сжёгшейся воды или содержащей добавки антифриза.
• Унификация комплектующих: готовые коллекторные решения и заводские фитинги сокращают время монтажа и облегчают последующее обслуживание.

Ограничения, которые следует учитывать: при высокотемпературных системах с котлами конденсационного типа или при повышенном давлении стоит проверять соответствие серии трубы по PN и температурным допускам; для наружных магистралей предпочтительны предизолированные варианты с дополнительной механической защитой.

Виды труб Юсистемс (Упонор): PE‑Xa, Radi Pipe, Quattro и теплоизолированные решения

Различия между сериями определяют область применения и нюансы монтажа:

Практические замечания по выбору: для внутренних контуров и тёплых полов оптимален PE‑Xa за счёт простоты монтажа и запасов по цикличности; где важна геометрическая стабильность — многослойные Quattro; при выводе трасс наружу — предизолированные радиальные решения (Radi Pipe) с обязательной механической защитой и учётом тепловых потерь. При проектировании указывайте конкретную серию и класс (PN) в спецификации, чтобы монтажная бригада использовала совместимые фитинги и соблюдала рекомендуемые режимы испытаний.

PE‑Xa: особенности и сферы применения

PE‑Xa (пероксидно сшитый полиэтилен) применяют там, где требуются высокая гибкость трубы и устойчивость к циклическим нагрузкам. Для отопительных систем это означает простоту прокладки в стягиваемых полах, возможность большого радиуса изгиба без фитингов и хорошую стойкость к усталости при циклическом нагреве/охлаждении. Технически PE‑Xa отличается повышенной пластичностью после сшивки, что уменьшает риск образования микротрещин при локальной деформации.

• Сферы применения: тёплые полы, внутридомовая разводка радиаторных контуров, кольцевые обходы в коллекторах.
• Преимущества монтажа: можно прокладывать в длинных петлях с меньшим числом соединений; совместимость с системами расширительных фитингов (expansion) и с некоторыми пресс/обжим системами при использовании рекомендованных комплектующих.
• Ограничения: больший температурный коэффициент линейного расширения по сравнению с алюминиевыми многослойными трубами; при наружных трассах требует теплоизоляции и защитной оболочки; важно использовать фитинги и монтажную технологию, рекомендованные производителем.

Практический совет: для контуров в стяжке предпочтительнее PE‑Xa из‑за гибкости и простоты укладки; для открытых трасс и длинных межкомнатных пролетов стоит рассматривать многослойные варианты.

Quattro и многослойные решения: конструкция и преимущества

Многослойные трубы Quattro построены по схеме «пластик‑клей‑алюминий‑клей‑пластик» (полимер‑алюминиевая вставка), что обеспечивает низкий коэффициент теплового расширения и высокую геометрическую стабильность. Алюминиевый слой ограничивает продольную деформацию при нагреве и снижает возможное «ползучее» удлинение трасс.

• Преимущества: меньшая линейная деформация при нагреве, более простая фиксация в клипсах и поддерживающих элементах, меньшие требования к компенсации температурных удлинений на длинных прогонах.
• Монтажные нюансы: требуется очистка и выравнивание торца перед постановкой фитинга; некоторые системы используют обжимной или пресс‑фитинг с зачеканкой алюминиевого слоя.
• Ограничения: меньшая гибкость по сравнению с PE‑Xa, больший минимальный радиус изгиба, что повышает число соединений в плотной планировке; при повреждении алюминиевого слоя требуется замена участка.

Теплоизолированные трубы и Radi Pipe: решения для наружных трасс и теплотрасс

Теплоизолированные трубы, включая линейку Radi Pipe, представляют собой рабочую трубу (PE‑X или другой полимер) с напенённым полиуретановым утеплителем и внешней защитной оболочкой из HDPE или аналогичного материала. Такая конструкция рассчитана на прокладку вне здания, под землёй или в траншее, и уменьшает теплопотери на уличных участках.

• Применение: наружные вводы теплоносителя, междомовые и внутрипоселковые трассы, участки с вероятностью промерзания при отсутствии дополнительной защиты.
• Технические особенности: жёсткий внешний кожух защищает утеплитель и рабочую трубу от механических нагрузок и влаги; стыковка требует специальных муфт и восстановительных элементов теплоизоляции для сохранения герметичности корпуса.
• Ограничения и требования: при монтаже важна герметичность концевых узлов (муфты, обжимаемые или термоусадочные соединения); для участков в высоких механических нагрузках или при близком прохождении транспортных зон рекомендуется дополнительная защитная гильза или бетонная подушка.

Критерии выбора трубопровода для частного дома

Выбор трубопровода основывается на сочетании требований к гидравлике, температурно‑давленному режиму, месту прокладки и совместимости с арматурой. Основные критерии, которые следует оценить последовательно:

• Тип системы отопления: для тёплого пола приоритет — гибкость и малый диаметр (PE‑Xa); для открытых пролетов и длинных трасс — стабильность размеров (Quattro) или теплоизолированные Radi Pipe для наружных вводов.
• Рабочая температура и давление: уточнить максимальные параметры котла/теплоносителя; для стандартных частных систем обычно достаточны трубы классов PN6—PN10; при повышенных давлении/температурах выбирать маркировку с соответствующим допуском.
• Гидравлический расчёт и диаметр: подбирать диаметр по расчёту расхода и допустимым скоростям потока (низкие скорости в тёплом полу — меньше шумов и потерь). Неправильно выбранный диаметр ведёт к шуму, излишним энергозатратам насоса или недостаточному прогреву.
• Совместимость фитингов и монтажная технология: проверять, какие методы соединений допускает производитель (expansion, пресс, обжим). Наличие подходящих фитингов и инструментов влияет на стоимость и надёжность работ.
• Требования к барьеру против кислорода: при наличии стальных котлов/радиаторов нужен кислородонепроницаемый слой (EVOH или аналоги) во внутреннем контуре для снижения коррозии.
• Условия прокладки: в траншее и на улице выбирать с готовой теплоизоляцией; в стяжке — трубы, совместимые с бетонной средой и имеющие соответствующие допуски по температуре и химической стойкости.
• Срок службы, гарантии и сертификация: запросить документы по стандартам (например, EN/ISO) и гарантийные условия от поставщика Упонор; наличие сертификации подтверждает пригодность для отопления.
• Экономика: учитывать не только стоимость метра трубы, но и стоимость монтажа (влияние числа фитингов, скорость укладки) и потерь тепла на наружных участках.

Короткий чек‑лист при выборе:

• определить тип системы и места прокладки;
• провести гидравлический расчёт для точного подбора диаметров;
• сопоставить рабочие параметры трубы (темп./давление) с характеристиками котла и насосов;
• выбрать совместимую систему фитингов и подготовить инструменты;
• учесть необходимость теплоизоляции и кислородного барьера;
• проверить наличие сертификатов и гарантий от производителя.

Как правильно подбирать диаметр, класс давления и материал

Подбор диаметра, класса давления и материала трубопровода приводит к трём взаимосвязанным решениям: обеспечить требуемый расход при допустимой скорости потока, гарантировать прочность и долговечность при рабочем давлении и температуре, а также предотвратить коррозионные и диффузионные проблемы в системе. Практический алгоритм и основные критерии:

• Определите расход воды в каждом контуре (см. раздел расчёта). От расхода зависит минимальный диаметр, при котором скорость потока остаётся в допустимых пределах.
• Ориентируйтесь на целевые скорости: для контуров тёплого пола 0,15—0,5 м/с, для контуров радиаторов 0,4—1,0 м/с, для магистралей и стояков 0,6—1,2 м/с. Ниже — меньше потерь давления, выше — компактнее трубопровод, но больше шум и эрозионная нагрузка.
• Выбирайте класс давления (PN) с запасом: для закрытых бытовых отопительных систем часто достаточно PN10 (рабочее давление до ~10 бар), при более высоким входном давлении или для систем с подпиткой от городских сетей, обменниками, тепловыми пунктами — PN16 или выше. Точные параметры надо сверять с технической спецификацией производителя и учитывать зависимость рабочего давления от температуры (на высоких t допустимое рабочее давление уменьшается).
• Материал подбирайте по типу системы и требованию к барьеру кислорода: для контуров отопления предпочтительны трубы с кислородным барьером (алюминиевый слой или EVOH), если в системе есть металлические теплообменники или радиаторы. PE‑Xa применим в тёплых полах и распределительных контурах, многослойные (алюминий/полиэтилен или Quattro) уменьшают линейное расширение и имеют встроенный барьер.
• Учитывайте температурный режим: указывайте материалы и PN, рассчитанные на максимальную рабочую температуру (обычно 80—95 °C для отопления). Падение допустимого давления при высокой температуре — обязательный показатель в паспорте изделия.

Пояснения к таблице: значения потоков — ориентировочные для расчёта начального подбора; для точного расчёта потерь давления используйте данные производителя или гидравлические формулы. Диаметры и доступные типоразмеры уточняйте в каталоге Упонор/Юсистемс — у разных серий внутренний диаметр и толщина стенки различаются.

Практическое правило: диаметр выбирайте минимальным, при котором рабочая скорость не превышает рекомендованную для данного типа контура, и класс давления — с запасом 1,5—2× от максимального рабочего давления в системе.

Дополнительные технические нюансы:

• Учитывайте эквивалентную длину фитингов и количество колен: в расчёт потерь входите не только прямые участки, но и тройники/углы/вентили (каждый фитинг эквивалентен нескольким диаметрам трубы). Производитель даёт коэффициенты для расчёта эквивалентной длины.
• Линейное тепловое расширение пластика выше, чем у металла: при длинных трассах требуется компенсаторы, гибкие петли или фиксированные точки с направляющими.
• При использовании трубы без алюминиевого слоя учитывайте проницаемость кислорода. В системах с чугунными или стальными радиаторами и котлами без встроенного разделительного теплообменника необходим кислородный барьер.
• Проверяйте совместимость фитингов и соединений: пресс/обжим/вставка должны соответствовать материалу (напр., PEX‑фитинги для PE‑Xa, компрессионные для многослойных).

Расчёт системы отопления: тепловая нагрузка, гидравлика и подбор насоса

Расчёт отопительной системы состоит из трёх взаимосвязанных этапов: определение тепловой нагрузки помещения, гидравлическое распределение нагрузки между контурами и подбор циркуляционного насоса по расходу и напору. Приведённый порядок применим для частного дома и даёт практические формулы и примерные значения.

1. Тепловая нагрузка

Базовый подход — посуточный/помесячный расчёт теплопотерь по помещениям с учётом площадей окон, дверей, внешних стен и кратности вентиляции. Для оперативной оценки используют упрощённую методику:

• Оценивают нормативную удельную нагрузку по классу здания (ориентировочно):

Тепловая нагрузка дома = площадь отапливаемых помещений × удельная нагрузка. Для точного расчёта используйте покомнатный баланс по СНиП/СП.

2. Гидравлический расчёт и определение расходов

После определения мощности (P, кВт) распределите её по контурам (контуры тёплого пола, радиаторные ветви). Для каждого контура рассчитывают расход воды по формуле:

V (м³/ч) = P (кВт) / (1,163 × ΔT (°C))

где 1,163 — мощность 1 м³/ч воды при ΔT = 1 °C в кВт.

Примеры выбора ΔT: радиаторы — 15—20 °C, тёплый пол — 5—10 °C. Меньшее ΔT увеличивает расход и требует больших диаметров труб и более мощного насоса, но даёт более равномерное распределение тепла.

Далее по каждому участку определяют скорость потока и потери давления. Потери по прямому участку рассчитываются через формулу Дарси—Вейсбаха:

Δp = λ × (L/d) × (ρ × v² / 2)

• где λ — коэффициент трения (берётся по диаграмме Муддела/Колбрука — рассчитанный по числу Рейнольдса и шероховатости), L — длина, d — внутренний диаметр, ρ ≈ 1000 кг/м³, v — скорость.
• Потери на фитинги учитываются через эквивалентную длину или через суммарные местные сопротивления (в паспорте фитинга указан эквивалент в диаметрах или коэффициент ζ).

3. Подбор насоса

Алгоритм подбора насоса:

1. Сложите все потери давления по самой «длинной» или наименее выгодной гидравлической ветке (петля от коллектора до конца и обратно), включая коллектор, фильтры, клапаны, радиаторы/петли тёплого пола. Результат — суммарное давление ΔP, Па.
2. Переведите давление в метры водяного столба: H (м) = ΔP (Па) / 9806.65.
3. Определите суммарный расход системы (м³/ч) — либо одного контура (для отдельного насоса), либо суммарный расход всех параллельных ветвей, который должен обеспечить насос.
4. На графике производительности насоса (Q—H) найдите насос, который при требуемом расходе обеспечивает не менее рассчитанного напора. Для систем с переменной нагрузкой предпочтителен насос с электронной регулировкой (модуляция по давлению или по скорости), чтобы снизить потребление и улучшить балансировку.

Практические рекомендации при выборе насоса:

• Добавляйте запас напора 10—20% на внезапные потери (заборы, частичное засорение, старение оборудования) и для возможности гидравлической балансировки.
• Для систем с тёплым полом используются циркуляционные насосы с низким напором и высокой производительностью; для разноуровневых стояков — насосы с большим напором.
• Если система содержит несколько контуров с сильной разницей по расходу, рассматривайте применение насосов на группах контуров или установку частотного преобразователя.

Пример расчёта (типовой частный дом)

Исходные данные: суммарная тепловая нагрузка дома 10 кВт, система радиаторная с ΔT = 20 °C. Рассчитаем необходимый расход и ориентируемся на подбор магистрали и насоса.

• Расход: V = 10 / (1,163 × 20) = 10 / 23,26 ≈ 0,43 м³/ч (≈0,12 л/с).
• Выбор диаметра: для такого расхода подойдет труба 16—20 мм в зависимости от длины контура. При трубе 20 мм скорость ≈0,38 м/с (при Q=0,43 м³/ч), потери на 20 м прямой трубы 20 мм (оценочно) составят порядка 0,3 м вод. ст.; с учётом фитингов и коллекторов суммарный напор для самой длинной петли может составить 1—2 м.
• Выбор насоса: для всего дома, если суммарный расход по нескольким контурам выше (например, 3—4 м³/ч), выбирают насос с рабочей точкой ≈3—4 м³/ч при H ≈ 3—6 м. Для одноконтурных расчётов — циркулятор на 0,5 м³/ч и H ≈ 2—3 м с возможностью регулирования.

Заключение по расчёту: точные значения потерь давления и рабочего напора получают после детализации трасс, указания количества и типа фитингов, длины стояков и расположения коллектора. Для финального подбора используются паспортные таблицы Упонор/Юсистемс, программы расчёта трубопроводов и кривая насоса — подбирайте оборудование по реальной гидравлической схеме и задавайте запас по напору и давлению.

Примеры расчёта для типового частного дома

Пример 1 — дом 150 м², стандартные теплопотери 80 Вт/м². Общая тепловая нагрузка Q = 150 × 0,08 = 12,0 кВт.

Определение объёмного расхода теплоносителя (удобная практическая формула):

V (м³/ч) = Q (кВт) / (1,163 × ΔT (°C))

Где 1,163 — коэффициент, учитывающий теплоёмкость и плотность воды при переводе кВт в м³/ч.

• При ΔT = 20 °C: V = 12 / (1,163 × 20) ≈ 0,52 м³/ч ≈ 8,7 л/мин.
• При ΔT = 10 °C: V ≈ 1,03 м³/ч ≈ 17,2 л/мин (потребует насос с большей подачей).

Пример 2 — энергосберегающий дом 120 м², теплопотери 45 Вт/м²: Q = 120 × 0,045 = 5,4 кВт.

• При ΔT = 15 °C: V = 5,4 / (1,163 × 15) ≈ 0,31 м³/ч ≈ 5,2 л/мин.

Подбор диаметра труб и грубая проверка гидравлики. Для практической оценки используют допустимые скорости потока и соответствие диаметра требуемой подаче. Примерная таблица соответствия для пластиковых/многослойных труб:

Выводы по примерам: для дома 150 м² и Q = 12 кВт при ΔT = 20 °C общий расход ≈ 0,52 м³/ч. Если систему разбить на контуры тёплого пола длиной 80—100 м (труба 16 мм), каждый контур будет требовать порядка 0,25—0,35 м³/ч; это умещается в диапазон 16 мм или 20 мм в зависимости от длины и допустимой скорости.

Выбор насоса. На практике сначала рассчитывают системную характеристику (потери на трение в трубах и фитингах + местные сопротивления). Если грубо оценивать: для небольшого индивидуального дома обычно достаточно циркуляционного насоса с подачей 0,3—1,2 м³/ч и напором 3—6 м. Для систем с удалёнными контурами или сложной коллекторной разводкой может потребоваться насос 1—2 м³/ч при 6—10 м напора. Окончательный подбор делает по пересечению системной кривой и кривой насоса.

Балансировка контуров и подбор коллекторов (коллекторные шкафы)

Балансировка нужна для равномерного распределения подачи между контурами и точной настройки температурного режима. Алгоритм работ и ключевые компоненты:

1. Определить тепловую нагрузку каждого контура (кВт) или площадь, которую он обслуживает.
2. Рассчитать расход на контур по формуле V = Q / (1,163 × ΔT). Для тёплого пола обычно берут ΔT = 5—10 °C, для радиаторов 10—20 °C.
3. Подобрать коллектор с числом выходов и пропускной способностью, соответствующей суммарному расходу и требуемым расходам на каждом контуре.
4. Установить на коллекторе расходомеры с запорными/балансировочными органами и обратные клапаны для предотвращения перетекания.
5. При большом числе контуров или значительных гидравлических колебаниях — использовать регулятор перепада давления (дифференциальный регулятор) или термостатические контроллеры на коллекторе.

Технические требования к коллектору и шкафу:

• Материал коллектора: латунь или нержавеющая сталь; резьбовые и пресс‑варианты подключения — выбирать совместимо с выбранными трубами и фитингами.
• Диаметр подводящих патрубков коллектора должен соответствовать суммарному расходу (обычно 1″ или 1¼» для частных домов).
• Коллекторный шкаф обеспечивает доступ для настройки, размещение регуляторов и изоляцию — его размер подбирают по количеству контуров (обычно по 4, 6, 8, 10 и более выходов).
• Наличие встроенных расходомеров и запорных шаровых кранов значительно упрощает ввод в эксплуатацию и последующее обслуживание.

Настройка и ввод в эксплуатацию:

1. Прочистить систему, выполнить гидропневматические испытания (давление и выдержка по проекту).
2. Открыть коллекторные расходомеры, установить расчетные значения расходов на каждом контуре.
3. Проверить температурные градиенты и при необходимости отрегулировать перепадным регулятором или перенастроить насос.
4. Зафиксировать значения в эксплуатационной документации и при необходимости пометить шкалы расходомеров.

Типовые схемы разводки и монтажные решения Упонор

Схема 1 — коллекторная (раздельная) разводка. Теплоноситель подаётся от источника в коллектор/коллекторный шкаф, от коллектора — отдельные контуры в помещения. Рекомендуется для тёплого пола и современных комбинаций радиаторного + напольного отопления.

• Преимущества: минимальные гидравлические потери на магистралях, простая балансировка, удобство обслуживания и замены контуров.
• Типовая реализация: котёл/тепловой пункт → циркуляционный насос → (смесительная группа для пола, если требуется) → подающий коллектор → контуры → обратный коллектор → возврат в котёл.

Схема 2 — магистральная (стоячная) разводка для радиаторов. Горизонтальные или вертикальные магистрали с ответвлениями к радиаторам.

• Применение: простые системы и реконструкция старых однотрубных/двухтрубных стояков.
• Недостатки по сравнению с коллекторной схемой: сложнее балансировка, большие потери при увеличении длины стояка.

Схема 3 — смешанная: коллекторы для тёплого пола и магистрали для радиаторов. Предпочтительна в домах, где часть помещений имеет напольное отопление, а часть — радиаторное.

Монтажные решения и практические указания:

• Расположение коллектора: в техническом помещении или коллекторном шкафу на доступной высоте (обычно 1,0—1,4 м от пола) для удобства обслуживания.
• Крепление труб: использовать скобы и клипсы, шаг крепления для труб PE‑X — 30—50 см на прямых участках, в местах поворотов и переходов — чаще. Для многослойных труб допускается шаг до 50—70 см в зависимости от жёсткости.
• Минимальные радиусы изгиба: для труб 16 мм — ≈5—6 D (≈80—100 мм), для 20—25 мм — 4—6 D; при манипуляциях с горячими трубами увеличивать радиус для предотвращения заломов.
• Монтаж в стяжку: проверять совместимость температуры и механической защиты; проводить гидравлическое опробование до заливки стяжки.
• Утепление внутридомовых магистралей: изоляция поводящего и обратного трубопровода в подвальных и неотапливаемых помещениях минимизирует потери и конденсацию.
• Использование готовых модулей и монтажных наборов Упонор: упрощает сборку коллектора и уменьшает количество резьбовых соединений, но требует следования инструкциям по уплотнению и затяжке.

Рекомендации по последовательности монтажных работ:

1. Разметить трассы и закрепить коллекторный шкаф.
2. Прокладка подводящих магистралей от котла до коллектора (по возможности минимизировать длину и число фитингов).
3. Разводка контуров от коллектора к помещениям, фиксация труб и проверка радиусов изгиба.
4. Подключение фитингов, запорной арматуры и расходомеров на коллекторе.
5. Гидравлическое опробование на проектное/эксплуатационное давление, затем промывка и удаление воздуха.
6. При положительном испытании — изоляция трасс, монтаж декоративных панелей и пуско‑наладочные работы (балансировка, настройка насосов и регуляторов).

Особенности для наружных и межзональных трасс: применять теплоизолированные трубы Radi Pipe или другие предварительно изолированные решения для прокладки между котельной и распределительным узлом на улице; это уменьшает теплопотери и упрощает монтаж без дополнительной жёсткой изоляции.

Тёплый пол с трубопроводами Юсистемс (Упонор): особенности монтажа

Тёплый пол на трубах Юсистемс реализуется по проверенной схеме: трубопровод, крепление к основанию, теплоизоляция и стяжка. Практические требования и последовательность работ:

• Подготовка основания: устраивают паро/гидроизоляцию и теплоизоляционный слой с краевым демпфером. Плиты теплоизоляции должны выдерживать ожидаемую нагрузку и обеспечивать равномерное теплоотдачу.
• Выбор труб и шага укладки: для бытовых систем чаще применяют 16 мм трубы PE‑Xa; 12 мм используют в ограниченных пространствах или при малой тепловой нагрузке. Рекомендуемый шаг укладки зависит от требуемой плотности теплового потока: 100—150 мм для комфортного обогрева жилых помещений, 200 мм — для помещений с низкой потребностью.
• Максимальная длина контура: ориентировочно 70—100 м для труб 16 мм. При большем расстоянии требуется деление на более короткие контуры или увеличение диаметра магистралей.
• Крепление труб: применяют монтажную ленту, клипсы или крепления к арматурной сетке. Расстояние между фиксаторами 20—30 см вдоль прямых участков, ближе возле изгибов и креплений коллектора.
• Температурный режим заливки и стяжки: толщина стяжки над трубой обычно 30—50 мм (в зависимости от конструкции пола). Необходимо учитывать сроки набора прочности стяжки перед гидроиспытаниями и эксплуатацией.
• Подключение к коллектору: каждый контур подводят к коллектору с расходомером и регулирующим клапаном. На подающем коллекторе целесообразно установить шаровой запор для обслуживания, на обратном — фильтр грубой очистки при наличии котловой установки.

Особенности монтажа при использовании труб Юсистемс: трубы допускают плотную укладку без дополнительных защитных кожухов на изгибах благодаря высокой гибкости PE‑Xa; при этом следует соблюдать минимальный радиус изгиба, указанный производителем, чтобы избежать местных напряжений. Для проходов через деформационные швы необходимы компенсаторы или гильзы.

Гидропневматические испытания проводят до заливки стяжки (если это позволяет конструкция) и после набора прочности бетона — по инструкции проекта. При испытаниях контролируют не только падение давления, но и визуальную целостность соединений у коллектора и на местах ревизий.

Разводка радиаторного отопления и коллекторные узлы

Разводка радиаторного отопления с применением компонентов Юсистемс выполняется по принципу параллельного подключения радиаторов от распределительной магистрали (коллектора) для удобства балансировки и обслуживания. Практические рекомендации:

• Размещение коллектора: лучше располагать как можно ближе к центру горизонтальной разводки, чтобы минимизировать разброс длин контуров. Коллекторный шкаф обеспечивает аккуратную компоновку и доступ для обслуживания.
• Диаметр магистралей: для одноэтажного дома распределительная магистраль обычно 25—32 мм в зависимости от суммарного расхода. Подбор диаметров должен учитывать гидравлические потери и длины участков.
• Подводки к радиаторам: гибкие подводки 16 мм или жесткие стальные/медные трубы в зависимости от предпочтений; длина подводки должна быть минимальной, чтобы снизить локальные потери и улучшить балансировку.
• Балансировка: на коллекторе устанавливают расходомеры и регулирующие вентили либо балансировочные краны на каждом контуре. При большой длине трасс применяют байпас с регулятором перепада давления.
• Узел возврата и насос: насос установки желательно располагать на обратной магистрали после коллектора или в подпиточном узле котла с учётом требований по температуре и шуму. На вводе в систему монтируют фильтр и воздухоотводчики.

При монтаже учитывают возможность демонтажа радиаторов без слива всей системы — через установку шаровых кранов на подводках и секционных вентилей на коллекторах. Длина и состав трубопроводов планируют так, чтобы исключать пересечения и минимизировать количество запорных и переходных соединений.

Фитинги, соединения и комплектующие Упонор: надёжность и варианты монтажа

Ассортимент комплектующих включает коллекторы с расходомерами, запорные и балансировочные вентили, шаровые краны, фильтры, обратные клапаны и разные типы фитингов. Основные методы соединения труб в системах Юсистемс:

Материалы фитингов: латунь, PPSU/пластик высокой прочности, нержавеющая сталь — выбор определяется зоной применения (коллектор, подающая магистраль, подключение котла). Для узлов с высокой температурой и давлением предпочтительны металлические компоненты.

Контрольный список при выборе и монтаже фитингов: использовать рекомендованные производителем комплектующие; применять подходящие инструменты; проверять сопряжение и уплотнения; фиксировать моменты затяжки и выполнять испытание давлением.

Качество соединений в значительной степени зависит от соблюдения технологии монтажа: чистая обрезка трубы, снятие фаски/задиров, проверка уплотнителей и правильная опрессовка. Для систем с высокой интенсивностью эксплуатации лучше применять комбинированные решения: металлопластиковые магистрали с пресс‑фитингами в магистралях и пластиковые экспансионные соединения в трубах тёплого пола, где важна гибкость и компенсация деформаций.

Методы соединения: пресс, обжим, разъёмные и специальные фитинги Упонор

Для трубопроводов Юсистемс (Упонор) применяют несколько проверенных способов соединения. Выбор метода зависит от типа трубы (PE‑Xa, многослойная, Quattro), диаметра, условий доступа и требований к демонтажу. Привожу практические характеристики, последовательность операций и ограничения.

Практические требования при монтаже соединений:

• Перед опрессовкой очистить и обрезать торец трубы под 90°; контрольная метка глубины вставки обязательна.
• Проверять состояние и смазку уплотнений: сухие или повреждённые кольца заменять.
• Использовать рекомендованные матрицы и насадки для пресс‑инструмента; проверять калибровку инструмента до и после рабочего дня.
• Для обжимных соединений применять калибра‑плашку (контрольный шаблон) после опрессовки.
• Разъёмные узлы затягивать без перетяжки, фиксировать момент или ориентацию, при необходимости использовать герметик, совместимый с материалом трубы.
• При комбинированных системах (металл — PE‑Xa) обеспечить электрическую развязку и компенсировать различия по тепловому расширению.

Контроль качества: после монтажа каждого участка рекомендуется выполнять визуальную проверку глубины вставки, тест на герметичность (давление и выдержка) и документировать результаты.

Монтаж: последовательность работ, требования и контроль качества

Ниже — последовательный план работ и критерии контроля, применимые к системам Упонор. Порядок можно адаптировать под конкретный проект, но пропуск этапов снижает долговечность и надёжность.

1. Подготовка проекта и материалов
   • Утвердить схему разводки, список труб и фитингов, спецификации по диаметрам и классам давления.
   • Проверить наличие сертификатов и инструкции производителя для всех компонентов.
2. Подготовка трассы
   • Разметить трассы, места крепления и подвесов; предусмотреть доступ к коллекторным и обслуживаемым узлам.
   • Установить крепления с шагом согласно типу трубы (PE‑Xa, многослойные) и нормам — не допускать перетяжек и точек концентрации напряжений.
3. Монтаж трубы и образующих элементов
   • Резка и подготовка концов: ровный торец, удаление заусенцев, маркировка глубины вставки.
   • Монтаж элементов с учётом температурного расширения: компенсаторы, петли, свободные участки крепления.
   • Соблюдать минимальные радиусы изгиба, указанные для конкретного типа трубы.
4. Соединения и узлы
   • Оформлять пресс/обжим/разъёмные соединения по инструкции; контролировать калибровку инструментов.
   • Для коллекторов и распределительных узлов применять разъёмные фитинги для удобства балансировки и замены.
5. Теплоизоляция и защита трасс
   • Тепловая изоляция на наружных и неотапливаемых участках должна соответствовать расчету теплопотерь; защищать трубы от УФ и механики.
   • При прокладке в стяжке применять защитные гильзы в местах ввода в стены и полы.
6. Гидропневматические испытания и промывка
   • Провести предварительную проверку на герметичность всех подключений визуально и ручным давлением.
   • Гидравлическое испытание: ориентировочно — давление 1,5×рабочего (не менее 6 бар) с выдержкой не менее 30 минут; для тёплых полов часто выдержка 24 часа. Точные параметры — по нормативам и инструкции производителя.
   • После испытаний выполнить промывку системы до прозрачной воды и стабильных параметров проводимости; удалить грязь и фланцевую стружку.
   • Заполнить систему теплоносителем с добавлением одобренного ингибитора коррозии при необходимости.
7. Пусконаладка и балансировка
   • Настроить циркуляционный насос, регулировочные вентили и термостаты; проводить балансировку по расходу на каждом контуре.
   • Проверить работу управляющей автоматики при разгоне температурного режима.
8. Документирование и приёмка
   • Оформить протоколы испытаний, замеры сопротивления, фото сложных узлов, перечень использованных материалов и маркировку трасс.
   • Передача заказчику: инструкции по эксплуатации, гарантийные талоны и рекомендации по обслуживанию.

Ключевые показатели качества, которые необходимо фиксировать:

• Отсутствие падения давления в пределах точности манометра после заданной выдержки.
• Ровность уклонов и соблюдение минимальных радиусов изгиба.
• Правильность монтажных соединений: глубина вставки, следы опрессовки по шаблону, отсутствие повреждённых уплотнений.
• Эффективность промывки: визуально чистая вода и стабильные показатели электропроводности/рН согласно требованиям теплоносителя.

Рекомендация: все параметры испытаний и границы допустимых отклонений согласовывать с инструкциями Упонор и местными нормативными документами до начала монтажа.

Гидропневматические испытания, промывка и пуско‑наладка

Гидропневматические испытания и промывка — обязательные этапы перед вводом в эксплуатацию трубопроводов Упонор. Принципиально: окончательная проверка давления и герметичности выполняется гидростатическим способом; пневматические испытания допускаются только для отдельных неполных участков и при соблюдении правил безопасности.

1. Изоляция рабочей зоны: закрыть краны к источнику тепла и к обслуживаемому участку, установить заглушки и манометры.
2. Заполнение и выпуст воздуха: медленно заполнить систему, открыть воздухоотводчики в самых высоких точках, контролировать уход воздуха из контура.
3. Нарастание давления: поднять давление до контрольного уровня ступенями (например, 0,5 бар шагами), выдержать заданное время, зафиксировать показания манометра.
4. Осмотр и локализация дефектов: визуальный контроль всех соединений и опор; при падении давления — локализовать утечку, устранить и повторить пробу.
5. Документирование: протокол испытаний с начальным и конечным давлением, временем выдержки и замечаниями.

Промывка выполняется до и после монтажа теплообменного оборудования и перед заполнением системой рабочей воды с ингибиторами. Рекомендуемые параметры и последовательность:

• Скорость потока при промывке: 0,7—1,2 м/с (для удаления окалины и монтажного мусора). Более высокая скорость уменьшает вероятность отложений, но увеличивает шум и нагрузку на фитинги.
• Объем промывной воды: промывать минимум в 3—5 полных объёма системы до тех пор, пока сточная вода не станет визуально чистой.
• Фильтрация: установить временные сетчатые фильтры на входах насосов и коллекторов; после промывки — постоянные грязеуловители и магнитные фильтры в отопительных контурах с металлоконструкциями.
• Химическая обработка: применять только совместимые с полимерами ингибиторы и составы; избегать щелочных и нитритных средств без подтверждённой совместимости.

Пуско‑наладка должна фиксировать: расход и перепад давления по контурам, фактическую температурную разницу (ΔT), работоспособность запорно‑регулирующей арматуры и отсутствие шумов/вибраций при нормальной скорости насоса.

При наладке установить рабочие режимы насосов (частотно‑регулируемые насосы — настроить под требуемый напор и минимальное энергопотребление), отбалансировать контуры через коллектор, задать целевые ΔT (для тёплого пола 4—7 °C, для радиаторов 8—15 °C) и задокументировать результаты.

Ошибки при проектировании и монтаже трубопроводов Упонор и как их избежать

Список типичных ошибок и практические меры по их предотвращению:

Практические проверки на объекте: сверить проектные диаметры и марки труб с фактическими, проверить шаг креплений, замерить радиусы изгиба, протоколировать промывку и испытания. Задокументируйте применённые материалы (марка труб, номер партии фитингов) для последующего гарантийного обслуживания.

Теплоизоляция трасс, защита от внешних воздействий и долговечность

Теплоизоляция и защита трубопроводов продляют срок службы и снижают потери. Выбор решения зависит от размещения трассы: внутри помещений, в неотапливаемом помещении, наружная прокладка или подземная.

• Материалы теплоизоляции: эластичный каучук (Armaflex) для внутренних и влажных помещений; экструдированный полистирол (XPS) и вспененный полиэтилен для наружных и подземных участков; пенополиуретановые оболочки для заводской теплоизоляции (Radi Pipe).
• Толщина и теплопотери: для теплого пола в несущем перекрытии обычно 10—30 мм теплоизоляции по инженерным расчётам; для наружных трасс и теплотрасс — рассчитывать по нормативам потерь тепла и морозозащите, часто 30—50 мм для полиэтиленовой изоляции с защитной оболочкой.
• Защита от УФ и механических повреждений: полиэтиленовые и ПВХ оболочки, металлические лотки или жесткие короба в местах прохода; для наружных ПЭ труб — обязательное экранирование от прямого солнца и механической нагрузки.

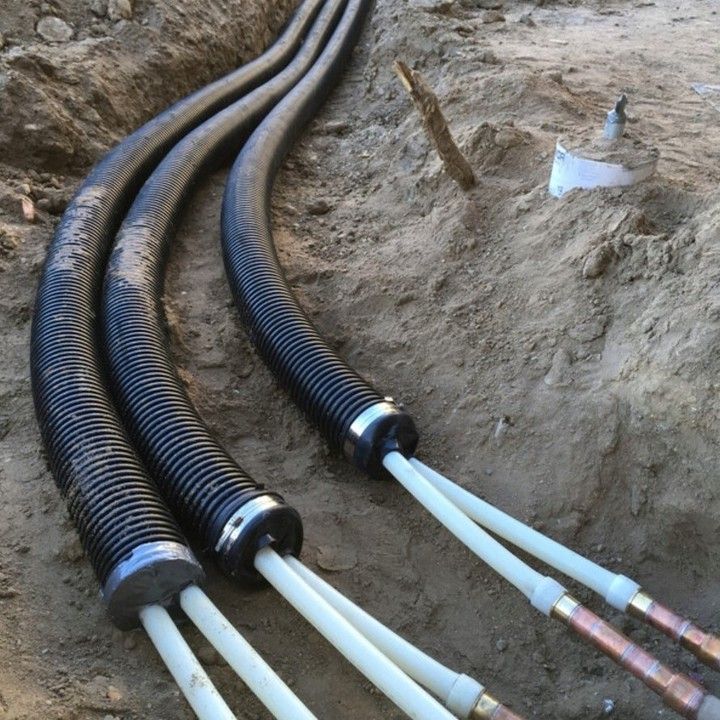

• Прокладка в земле: применять предизолированные трубы с внешней HDPE оболочкой или доделывать изоляцию и коррозионную защиту; соблюдать рекомендуемую глубину укладки и меры против вспучивания грунта.

Учесть совместимость изоляции с монтажными материалами: клеи, ленты и обжимы не должны вступать в реакцию с полимерной трубой или снижать её гибкость.

О долговечности: полимерные трубы Упонор при правильной защите и эксплуатации служат десятилетиями; ограничения по температуре и химии рабочей среды следует контролировать — предельная рабочая температура и давление указаны в техпаспорте конкретной серии. Регулярный осмотр изоляции (каждые 1—3 года) и оперативная замена повреждённых участков исключают потерю теплоизоляционных свойств и защищают от коррозии в местах смешанных материалов.

Практические рекомендации по контролю: маркировать изоляцию, фиксировать штучные дефекты в журнале, при наружной прокладке предусмотреть защитные коробки в местах пересечений и обеспечить свободный доступ к запорной арматуре и компенсаторам.

Эксплуатация, обслуживание и ремонт трубопроводов Юсистемс (Упонор)

Эксплуатация систем Упонор требует соблюдения эксплуатационных параметров и регулярного обслуживания для сохранения работоспособности и гарантии. Ниже — практические рекомендации и последовательность действий при плановом обслуживании и ремонте.

• Рабочие режимы: эксплуатировать систему в пределах температурно‑давления, указанных в техническом паспорте конкретного продукта. Для установки параметров отопления ориентируйтесь на рекомендованные производителем значения подачи/обратки и не превышайте указанные максимальные температуры и рабочие давления.
• Ежегодные проверки: визуальный осмотр доступных участков трасс и фитингов, контроль состояния опор и хомутов, проверка теплоизоляции и наличия следов коррозии на креплениях и металлических узлах. Фиксируйте замечания в журнале обслуживания.
• Водное качество: контролируйте параметры теплоносителя (жёсткость, рН, содержание хлоридов и агрессивных ионов). При необходимости применяйте фильтрацию и корректировку химического состава в соответствии с требованиями системы отопления.
• Промывка системы: плановая промывка теплоносителя — не реже, чем каждые 3—5 лет (точный интервал зависит от качества воды и конструкции системы). Промывка удаляет отложения и шлам, улучшает теплообмен и снижает риск забивания коллекторов и теплообменников.
• Гидропневматические испытания после ремонта или монтажа: проводить в соответствии с инструкцией производителя. Давление при испытании обычно выше рабочего; выдержка и темп нарастания давления должны быть такими, чтобы исключить гидроудары и дать время на обнаружение утечек.

Алгоритм ремонта небольших повреждений:

1. Отключить и изолировать проблемный контур; слить теплоноситель с безопасным утилизацией или хранением.
2. Осмотреть причину: механическое повреждение, дефект фитинга, нарушение опоры, воздействие УФ/химии.
3. При необходимости вырезать повреждённый участок и заменить элемент на новый с использованием оригинальных или рекомендованных производителем фитингов и инструментов (пресс, обжим и т. п.).
4. После установки выполнить гидростатическую или пневматическую проверку с протоколированием результата; затем заполнить и дегазировать систему, восстановить рабочую температуру и давление в постепенном режиме.

Особенности при авариях и заморозках: PEX‑трубы более устойчивы к расширению при замерзании, чем жёсткие металлические, но при многократном замерзании всё равно возможны разрушения. При обнаружении признаков замерзания — медленно прогреть участок, проверить на целостность и при необходимости заменить повреждённые сегменты.

Используйте только рекомендованные производителем комплектующие и строго следуйте монтажным инструкциям: неправильные соединения и неподдерживаемые технологические решения чаще всего становятся причиной отказов и потери гарантии.

Соответствие нормам, сертификаты и гарантия Упонор

При покупке и эксплуатации трубопроводов Юсистемс (Упонор) важно проверить комплект документов и соответствие нормам, которые применимы в вашей стране или регионе. Практический набор проверок:

Условия гарантии: срок и объём гарантии зависят от типа продукта, страны покупки и условий эксплуатации. Общие положения, которые стоит уточнить при покупке:

• Гарантия покрывает дефекты материалов и производственные дефекты при соблюдении монтажных и эксплуатационных требований производителя.
• Гарантийные обязательства могут аннулироваться при использовании неоригинальных фитингов, нарушении инструкций по монтажу или при эксплуатации вне рекомендованных диапазонов давления и температуры.
• Для получения гарантийного обслуживания требуется сохранение документации: счёт‑фактура, сертификаты, акт монтажа и протоколы испытаний.

Стоимость, поставки и где купить трубы Юсистемс (Упонор) для частного дома

При планировании закупки учитывайте не только цену погонного метра, но и способ поставки, комплектность, сроки и требования к хранению. Практические рекомендации по покупке:

• Каналы покупки: официальные дистрибьюторы и авторизованные дилеры Упонор; крупные специализированные оптовые базы и строительные магазины, имеющие статус партнёра. При крупной закупке — работать напрямую через регионального представителя производителя.
• Проверка продавца: запросить сертификат дилера/дистрибутора, образец маркировки продукции, копии сертификатов качества и условия гарантийного обслуживания.
• Форма поставки: трубы поставляются в бухтах (обычно для тёплого пола) и прямыми отрезками; теплоизолированные трассы — комплектами. Уточняйте диаметр, длину бухты и тип утепления при заказе.
• Резерв и обрезки: закладывайте 5—10% запаса на отходы и монтажные допуски; для сложных разводок используйте полный список материалов и узлов перед оформлением заказа.
• Влияющие на стоимость факторы: материал (PEXa, многослойные, теплоизолированные), диаметр, толщина стенки, наличие и тип теплоизоляции, комплект фитингов, логистика и региональные налоги.

Таблица: что запросить у поставщика перед заказом

Условия хранения и транспортировки: хранить в сухом, защищённом от ультрафиолета месте, поддерживать температурный режим, исключающий длительное воздействие высокого тепла или мороза. При транспортировке избегать перегибов бухт и точечных нагрузок на трубы и утеплители.

Перед крупной покупкой целесообразно запросить техническое сопровождение и обучение по монтажу у поставщика — это снижает риск ошибок при инсталляции и помогает сохранить гарантийные обязательства.

Экологические и санитарные аспекты: безопасность материалов Упонор

Трубопроводы Упонор основаны на материалах, предназначенных для закрытых отопительных систем и, в ряде линеек, для подачи питьевой воды. При оценке безопасности обращайте внимание на три практических параметра: соответствие нормативам (декларации и сертификаты), состав материала (тип полиэтилена, наличие барьеров, вспомогательных слоёв) и данные по выделению веществ при нагреве.

• Сертификация: проверяйте наличие декларации соответствия и указание стандартов (например, для пластиковых труб это могут быть нормативы на полимерные трубы и санитарные допуски). Запросите у поставщика технический паспорт и санитарно‑эпидемиологическое заключение, если труба рассчитана на питьевую воду.
• Химическая инертность: PE‑Xa и многослойные конструкции минимизируют коррозию и взаимодействие с теплоносителем. Для систем, где возможен контакт с питьевой водой, производитель обычно указывает данные о миграции веществ и отсутствии вредных добавок.
• Барьер кислорода: для замкнутых систем отопления важен слой, препятствующий диффузии кислорода (обычно алюминиевый или EVOH). Отсутствие барьера повышает риск коррозии металлических приборов.

Практический шаг: требуйте у поставщика MSDS/паспорт безопасности материала и сертификаты пригодности для питьевой воды или отопительных систем; не полагайтесь на общие утверждения без документов.

Практические рекомендации и чек‑лист при выборе и монтаже

Чек‑лист разделён на три этапа: выбор, приёмка материалов и монтаж. Каждый пункт — конкретное действие или проверка.

Короткие практические указания:

• Не сгибайте трубы ниже минимального радиуса; используйте доборные элементы для резких поворотов.
• Избегайте контакта с острыми кромками и химикатами; при необходимости применяйте гильзы и защитные профили.
• При использовании антифризов уточните совместимость с материалом трубы и резиновых уплотнений фитингов.

Часто задаваемые вопросы (FAQ) по трубопроводам отопления Юсистемс (Упонор)

Можно ли использовать трубы Упонор для подачи питьевой воды?

Некоторые линейки Упонор рассчитаны на контакт с питьевой водой и имеют соответствующую маркировку и документы. Проверяйте технический паспорт и санитарные разрешения для конкретной модели перед применением.

Подходят ли трубы Упонор для наружной прокладки в земле?

Для наружной прокладки применяют теплоизолированные решения и дополнительные защитные оболочки. При прокладке в земле необходима заводская или монтажная изоляция, защита от механических повреждений и соответствующая глубина заложения в соответствии с проектом.

Какую температуру и давление выдерживают трубы PE‑Xa?

Рабочие параметры зависят от конкретной серии и маркировки (PN, Tmax). Типичны значения рабочего давления до нескольких бар при постоянной температуре около 70 °C и короткосрочные допуски до 95 °C, но точные данные нужно брать из паспорта изделия.

Нужен ли кислородный барьер в системе отопления?

Для замкнутых систем с металлическими теплообменниками и радиаторами кислородный барьер рекомендуется — он снижает коррозионные процессы. Для напольных контуров в замкнутых пластмассовых системах барьер тоже целесообразен.

Как проверять систему после монтажа?

Проводят гидростатическое испытание по проектному давлению с выдержкой по времени, промывку системы до прозрачной воды и проверку на герметичность всех соединений. Результаты фиксируют в протоколе.

Можно ли использовать антифризы в трубах Упонор?

Многие полимерные трубы совместимы с этиленгликолевыми и пропиленгликолевыми теплоносителями, но концентрация и тип антифриза влияют на уплотнения и свойства материала. Уточняйте совместимость в техдокументации.

Как действовать при повреждении траншеи с засыпанной трубой?

При обнаружении механического повреждения шины или оболочки — остановить систему, освободить участок, оценить целостность трубы и при необходимости заменить повреждённый сегмент с использованием рекомендованных фитингов и метода соединения.

Какова долговечность труб Упонор?

Производитель указывает нормативный срок службы для каждой серии; на практике долговечность зависит от режима эксплуатации (температура, давление, состав теплоносителя) и качества монтажа. Запрашивайте данные по ресурсу в техпаспорте для конкретного изделия.
