Теплотрассы Flexalen: гибкие теплоизолированные трубы, быстрый монтаж и минимальные теплопотери

Я часто сталкиваюсь с запросами на быстрые и надёжные решения для сетей отопления и ГВС. Теплотрассы Flexalen выручают там, где важны сроки, теплопотери и отсутствие коррозии. Мне близок подход, когда система работает тихо и долго. Когда траншея узкая, поворотов много, а бюджет ограничен. В таких задачах гибкие предизолированные магистрали показывают себя честно. Ни лишних стыков, ни сюрпризов на пуске. Смонтировал — и можно греть.

Теплотрассы Flexalen: ключевые особенности и области применения

Я воспринимаю эти трассы как универсальный инструмент. Гибкий предизолированный трубопровод, который приходит в бухтах и позволяет проложить магистраль длинными плетями. Это сразу сокращает количество стыков и рисков. Материалы не боятся коррозии и почвенной влаги. Изоляция держит теплоту, поэтому потери малы. Монтаж укладывается в короткие окна работ. Хорошо чувствуют себя в городских кварталах, на промышленных площадках и у частных домов.

• Гибкость трассы — лёгкие повороты без сложной сварки.
• Поставка в бухтах — меньше соединений и колодцев.
• Предизолированная конструкция — стабильные низкие потери тепла.
• Пластиковая труба — нет коррозии и блуждающих токов.
• Совместимость с отоплением, ГВС, охлаждением и возобновляемыми источниками.

Область	Среда	Режимы	Особенности
Жилые кварталы	Отопление, ГВС	Низко- и среднетемпературные	Минимум стыков во дворах, быстрые врезки
Частные дома	От котельной к дому	Низкотемпературные	Неглубокая траншея, компактные вводы
Коммерческая застройка	Отопление, охлаждение	Комбинированные	Манёвренность на плотной площадке
Промышленность	Технологическое тепло	Стабильные	Стойкость к влаге и грунтам

Меньше стыков — меньше поводов для переживаний. Это особенно заметно на старте отопительного сезона.

Сценарии использования на практике

• Подключение частного дома к уличной котельной: прокинул одну бухту, сделал два соединения — готово.
• Реконструкция квартальной сети без перекрытия двора: проложил параллельную ветку и быстро переключил потребителей.
• Разводка по кампусу или ТЦ: много поворотов и перепадов отметок, гибкая труба проходит без лишней арматуры.
• Связка с тепловым насосом или солнечными контурами: низкие температуры и длинные пролёты без потерь на фитингах.
• Обвод аварийного участка: временный контур из бухты, потом — штатная врезка.
• Подвод ГВС к удалённому корпусу: стабильная температура и аккуратный ввод в здание.

Ключевые выгоды для заказчика и подрядчика

Для заказчика:

• Сокращение сроков и рисков простоя объектов.
• Низкие теплопотери — экономия на источнике тепла.
• Отсутствие коррозии — меньше непредвиденных ремонтов.
• Аккуратные вводы и компактные трассы на участке.

Для подрядчика:

• Меньше сварки и колодцев — выше производительность бригады.
• Поставка в бухтах — логистика проще, меньше стыков на объекте.
• Гибкость — свободная трассировка в стеснённых условиях.
• Предсказуемое качество — повторяемый результат и быстрая сдача.

Конструкция и материалы системы Flexalen

В основе — предизолированный трубопровод с многослойной архитектурой. Внутри теплоносная труба из современного термопластичного материала. Она не боится коррозии, выдерживает циклы нагрева и охлаждения, сваривается в надёжный монолит. Сверху — кислородный барьер, который защищает систему от диффузии кислорода и продлевает срок службы оборудования. Далее — плотная закрытоячеистая изоляция, удерживающая тепло даже на длинных участках. Снаружи — прочная полиэтиленовая оболочка, стойкая к влаге, ударам и почвенным химическим факторам.

Слой	Материал	Задача
Теплоносная труба	Полибутен (PB‑1) или другой термопласт	Герметичный контур, гибкость и долговечность
Кислородный барьер	Диффузионный слой	Снижение проникновения O₂ в теплоноситель
Теплоизоляция	Закрытоячеистый вспененный полиолефин	Минимальные теплопотери и устойчивость к влаге
Наружная оболочка	Полиэтилен высокой плотности	Механическая защита и водонепроницаемость

Такое сочетание даёт нужную гибкость и сохраняет теплоту. Трассы поставляются в бухтах, поэтому длинные участки идут без разрывов. Соединения выполняются сваркой или сертифицированными муфтами, а стыки дополнительно утепляются. В итоге получаем лёгкий по весу и удобный в монтаже контур, который уверенно переносит сезонные колебания нагрузки и сложные условия грунта. Это база, на которой строится быстрая и надёжная сеть.

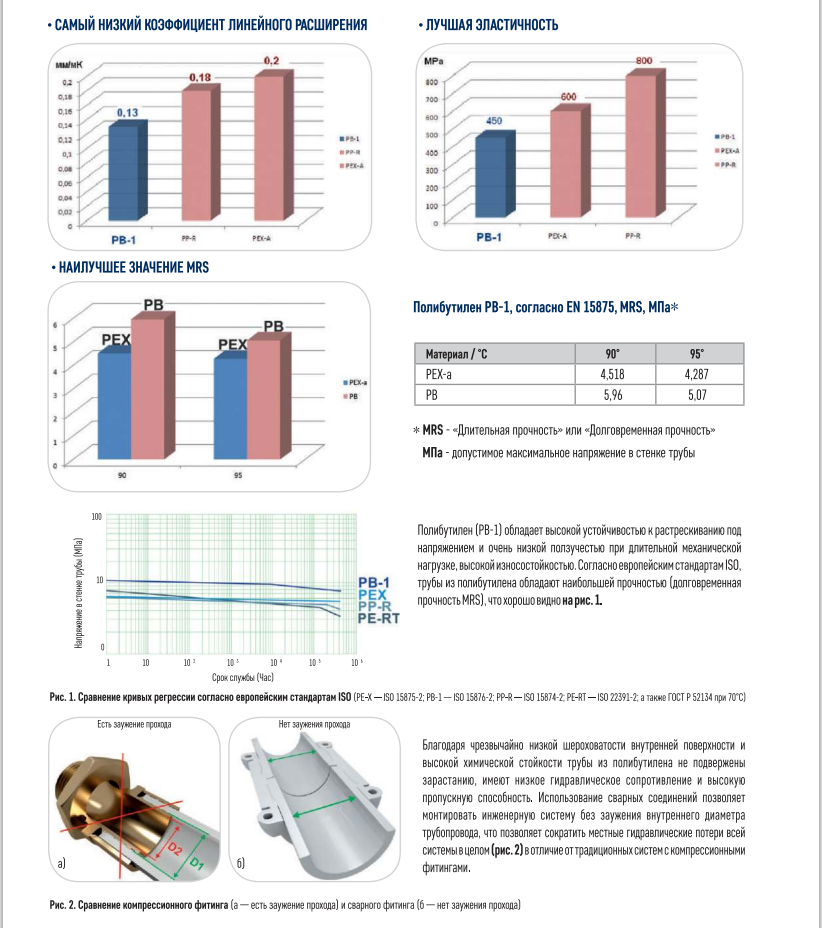

Теплоносная труба и кислородный барьер

В основе системы у меня всегда теплоносная труба из термостойкого полимера. Чаще это PB‑1 или PE‑RT. Такая труба держит высокие температуры и остаётся гибкой, что упрощает трассировку. Внутренняя поверхность гладкая. Гидравлическое сопротивление ниже, насосы работают спокойнее. Кислородный барьер — коэкструзионный слой EVOH. Он режет диффузию кислорода через стенку и не даёт воде «насыщаться» воздухом из грунта. Металлические части котельной и арматуры меньше корродируют. Барьер не отслаивается при изгибах и после сварки или муфтирования. Толщина стенки подбирается по SDR, чтобы выдержать режим без лишнего веса. Мне нравится предсказуемость: труба не «памятует» бухту чрезмерно и не вырывается из рук в траншее. В итоге несущая труба спокойно держит режим, а барьер сохраняет контур химически стабильным.

Теплоизоляция и наружная оболочка

Изоляция — закрытоячеистая полиолефиновая пена с низкой теплопроводностью. Поры герметичны, вода внутрь почти не идёт, характеристики не «плавают» по сезону. Материал эластичный, переносит изгибы и осадки грунта без трещин. Снаружи — оболочка из HDPE, как правило гофрированная. Она берёт на себя удары, трение о камни, и защищает пену от влаги и ультрафиолета на складе. Гофра добавляет гибкость и кольцевую жёсткость, труба ложится ровно. Стыки закрываю термоусаживаемыми муфтами с герметиком, чтобы не пускать пар и воду к пене. Перед засыпкой всегда осматриваю оболочку. Если вижу царапину до изоляции — сразу ремонтирую. Так теплопотери держатся на паспортном уровне многие годы.

Исполнения: одно-, двух- и четырёхтрубные линии

Исполнение	Состав	Где удобно	Плюс
Однотрубное	Одна теплоносная труба	Подача или отдельные контуры	Максимальная гибкость трассировки
Двухтрубное	Подача + обратка в общей изоляции	Большинство сетей отопления	Меньше стыков и «мостиков холода»
Четырёхтрубное	Подача/обратка + ГВС/рециркуляция	Компактные вводы к зданиям	Одна траншея, общий утеплитель, экономия места

Я выбираю конфигурацию под задачу. Если важно быстро и компактно зайти в здание — четырёхтрубка выручает. Для магистрали между источником и узлом смешения обычно достаточно двухтрубного исполнения. Отдельные ответвления и нестандартные режимы проще вести однотрубно.

Минимальные теплопотери: как это достигается

Я добиваюсь низких потерь сочетанием конструкции и аккуратного монтажа. Работает сразу несколько факторов. Закрытоячеистая изоляция с низкой теплопроводностью. Герметичная оболочка, которая не пускает влагу к пене. Общая изоляция для пары подача/обратка в одном кожухе. Меньше стыков — меньше «мостиков холода» и рисков намокания. Гибкость бухт даёт длинные пролёты без соединений.

• Планирую трассу кратчайшей длины и без лишних колен.
• Держу рекомендованную глубину, делаю сухую песчаную подсыпку.
• Использую заводские муфты и тщательно герметизирую стык.
• Слежу, чтобы оболочка была целой до засыпки.
• Выбираю совместную прокладку подачи и обратки там, где это возможно.

Маленькая привычка спасает большие киловатт‑часы: изоляция работает на все сто только когда остаётся сухой. Проверка муфт перед засыпкой экономит потом весь сезон.

Когда эти пункты соблюдены, потери предсказуемы и низки. Сеть выходит стабильной по температурному графику, без перегрева источника и лишней нагрузки на насосы.

Параметры изоляции и классы энергоэффективности

Всегда смотрю на два пункта: теплопроводность λ и толщину изоляции. В Flexalen стоит закрытопористая полиолефиновая изоляция. Она не набирает воду и держит теплопроводность на уровне примерно 0,040—0,045 Вт/(м·К) при рабочих температурах. Энергоэффективность задаёт серия по EN 15632: 1, 2 или 3. Серия 1 толще и даёт минимальный коэффициент теплопередачи U. Серия 3 легче и тоньше. Потери тепла прямо пропорциональны U и разности температур.

Серия изоляции	Типичный U, Вт/(м·К)	Где применяю
1	0,18—0,24	Длинные магистрали, высокая температура
2	0,25—0,35	Средние протяжённости
3	0,36—0,50	Короткие вводы, временные линии

В двухтрубном исполнении подача и обратка частично уравновешивают теплопотери. На метр трассы U обычно ниже, чем у двух одиночных линий. Стыки утепляю комплектными муфтами, чтобы не было мостиков холода.

На длинной трассе беру серию 1. На коротком вводе иногда хватает серии 2, если график мягкий.

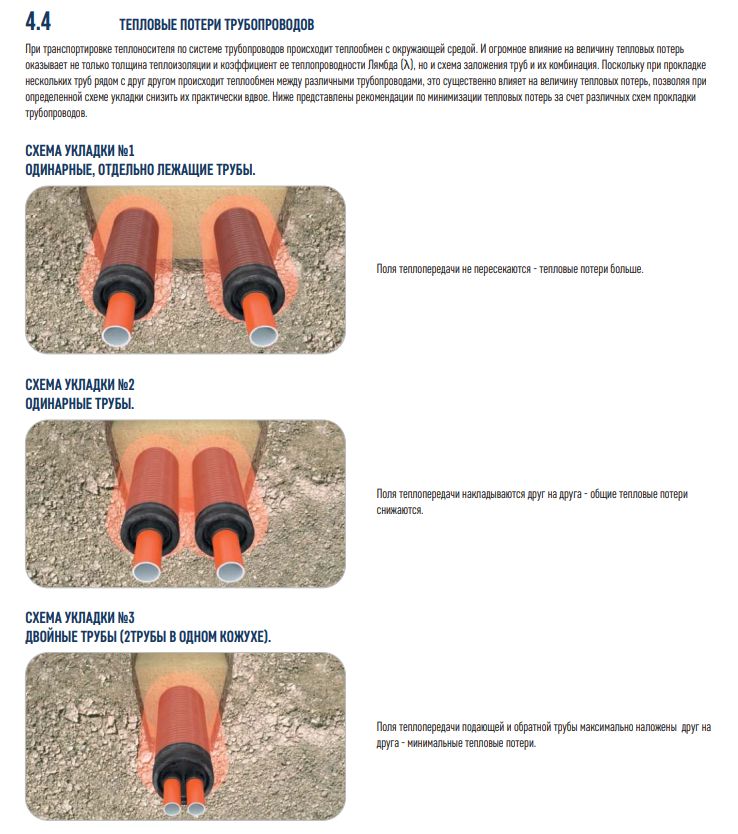

Факторы трассы, влияющие на потери

• Разность температур между теплоносителем и грунтом.
• Серия изоляции и диаметр труб.
• Исполнение: однотрубное, двухтрубное, четырёхтрубное.
• Длина, число камер и колодцев, участки надземной прокладки.
• Грунт: влажность, теплопроводность, уровень грунтовых вод.
• Глубина заложения и сезонные колебания температуры.
• Качество засыпки: песчаная подушка, уплотнение, отсутствие мусора.
• Герметичность оболочки и теплоизоляции стыков.
• Шаг между линиями и расстояние до других коммуникаций.

Чем ниже температурный график и чем суше грунт, тем меньше потери. Следую этому правилу при настройке.

Пример оценки удельных потерь

1. Исходные: двухтрубная линия DUO, серия 1. Из паспорта беру U = 0,23 Вт/(м·К) на метр трассы. Средняя разность температур с грунтом ΔT = 40 К.
2. Линейные потери: q = U × ΔT = 0,23 × 40 = 9,2 Вт/м.
3. Длина участка L = 120 м. Мощность потерь Q_loss = q × L = 9,2 × 120 = 1104 Вт.
4. За отопительный сезон 4000 ч: Э = 1,104 кВт × 4000 = 4,4 МВт·ч.

Вариант	U, Вт/(м·К)	q при ΔT = 40 К, Вт/м	Потери на 120 м, кВт
Серия 1	0,23	9,2	1,10
Серия 2	0,32	12,8	1,54

Для влажного или промерзающего грунта добавляю запас 10—20% к расчётным потерям.

Рабочие параметры и гидравлические расчёты

Делаю расчёт по простой логике. Сначала фиксирую тепловую нагрузку потребителей и температурный график. Оттуда получаю расчётный расход теплоносителя. Потом подбираю диаметр по целевым скоростям и допустимым потерям напора. Проверяю работу насоса и запас по давлению на самый удалённый контур. Сверяю температурно‑давленческие допуски по паспорту Flexalen и арматуры. Смотрю геометрию: радиусы изгиба, длины плеч, количество фасонных частей. В итог свожу баланс по напору и по температуре.

• Входные данные: Q, температурный график, длины, отметки, число поворотов и тройников, серия изоляции.
• Целевые ориентиры: скорость 0,3—1,5 м/с, удельные потери 50—250 Па/м для магистрали.
• Методика: считаю расход, оцениваю потери по трению и местные сопротивления, суммирую по подающей и обратной.
• Проверки: кавитационный запас насоса, шум/эрозия при высоких скоростях, температурные удлинения, прочность при максимуме режима.

Этап	Результат	Что проверяю
Расчёт расхода	кг/ч или м³/ч	Соответствие графику и нагрузке
Выбор диаметра	DN Flexalen	Скорость в допусках, запас на рост нагрузки
Потери напора	Па/м и суммарно	Длина, арматура, местные
Подбор насоса	H—Q рабочая точка	Запас по NPSH, режимы частотника

Если расчётная точка попала на границу, беру следующий диаметр и экономлю на напоре насоса и шуме. По итогу это почти всегда окупается.

Температурно‑давленческие режимы эксплуатации

Я в первую очередь смотрю на допустимые режимы. Для воды в отопительных сетях обычно беру подачу 60—80 °C и обратку 40—60 °C. В пиковые часы допускаю до 90—95 °C, кратковременно можно выше, но только по паспорту. Рабочее давление завишу от схемы: 6—10 бар для небольших сетей, до 16 бар в магистралях. Тесты провожу с запасом — как правило 1,3—1,5 от рабочего давления. Температуру и давление всегда сверяю с классом трубы и типом фитингов. Избегаю гидроударов: плавный пуск насосов, воздушники на высоких точках. Защита от замерзания нужна на неработающих участках и вводах.

• Типовые режимы: 70/40, 80/60, низкотемпературные 55/35.
• Рабочее давление подбираю по участку и арматуре.
• Изоляция держит тепло, но воду замерзать не даю.

Совет от меня: протокол испытаний сохраняю к исполнительной документации. Экономит нервы на сдаче.

Скорости, потери напора и выбор диаметра

Сначала считаю расход по тепловой нагрузке и дельте температур: G = P / (1,163 × ΔT), где G — м³/ч, P — кВт. Дальше подбираю диаметр так, чтобы скорость была 0,6—1,2 м/с. Для коротких веток спокойно беру до 1,5 м/с. Целевые удельные потери — 50—200 Па/м. Затем проверяю общие потери с учётом местных сопротивлений. На арматуру и отводы закладываю ещё 20—30%.

Нагрузка, кВт	ΔT, °C	Расход, м³/ч	Ориентир диаметра
50	20	≈2,15	DN32
100	20	≈4,30	DN40
150	20	≈6,45	DN50

• Проверяю скорость по фактическому внутреннему диаметру трубы.
• Суммарные потери сверяю с напором насоса и резервом на будущее.
• Если не укладываюсь — увеличиваю диаметр или поднимаю ΔT.

Небольшая хитрость: держу удельные потери вокруг 100 Па/м. Обычно это золотая середина между ценой трубы и мощностью насоса.

Гибкость трассы: радиусы изгиба и компенсация

Я стараюсь вести линию плавно и без лишних фитингов. Минимальный радиус изгиба беру как кратный наружному диаметру оболочки. Для холодной укладки это примерно 5—7 × D, для тёплой — 7—10 × D. Если места мало, делаю два мягких поворота вместо одного резкого. Линейное удлинение гашу естественно — за счёт гибкости и S‑образных участков. Жёсткие точки ставлю у вводов, ответвлений и арматуры.

• Не гну трубу на стыках и муфтах — только на «чистых» участках.
• Перед изгибом раскатываю бухту и выпрямляю участок.
• Компенсаторы почти не нужны — хватает гибкости самой трассы.

Пример: при D оболочки 160 мм беру радиус 1,2—1,6 м. Получается аккуратно и без перегибов.

Монтаж Теплотрассы Flexalen: быстро и без лишних стыков

Мне нравится, что Flexalen приходит в длинных бухтах. Реально тяну линию сотни метров почти без стыков. Траншея получается уже, повороты — без «железа», сроки — короче. На площадке меньше техники, меньше людей и меньше рисков. Логистика простая: привёз бухту, раскатал, соединил концы и ввёл в здание. Большую часть времени забирает не сварка, а раскатка и проверка трассы.

Длина участка	Сталь ППУ (звенья 12 м)	Flexalen (бухта 200 м)
200 м	≈16—18 линейных стыков + отводы	0 линейных стыков
300 м	≈25—27 линейных стыков + отводы	1 линейный стык (2×200 м)

• Меньше стыков — меньше теплопотерь и протечек в будущем.
• Гибкие повороты — без камер и компенсаторов.
• Работа идёт параллельно: один раскатывает, второй готовит ввод, третий контролирует уровни и песчаное основание.
• Гидроиспытания — сразу после сборки магистрального участка.

Мой рабочий приём: в тёплую погоду Flexalen раскладывается легче. Если холодно, даю трубе «полежать» и снимаю напряжения перед соединением.

На практике это даёт ощутимую экономию. Мы меньше копаем, быстрее сдаём, не держим на объекте сварочный пост неделями. Трасса получается цельной, аккуратной и тёплой. Именно за это я и ценю Flexalen.

Проектирование трассировки и подготовка площадки

Я начинаю с простой схемы. Место источника, потребители, повороты, пересечения. Смотрю радиусы изгиба Flexalen и сразу исключаю острые углы. Проверяю глубину промерзания по региону и выбираю отметку заложения. Запрашиваю съемку подземных коммуникаций. На план выношу все риски и места стыков. Чем меньше муфт, тем лучше.

• Делаю обход площадки. Где разгружать бухты, куда ставить сварочный генератор, как будет подъезжать экскаватор.
• Оцениваю грунт. Если глина или валуны, готовлю песок на подушку и обсыпку.
• Согласовываю окна работ с соседями и сетевиками.

Исходные данные	Зачем
Тепловая нагрузка и расход	Подбор диаметра и скорости
Температура и давление	Класс трубы и фитингов
Геология и УГВ	Глубина, дренаж, подушка
Схема сети	Места ответвлений и камер
Логистика	Маршрут поставки, хранение бухт

Чем понятнее трассировка на бумаге, тем меньше сюрпризов в грунте.

Укладка в траншею и засыпка

Размечаю ось и повороты. Траншею копаю ровно, без «карманов». Ширина с запасом под габарит трубы и безопасную обсыпку. Дно выравниваю, убираю камни и лед. Насыпаю песчаную подушку 10—15 см, трамбую. Flexalen раскатываю из бухты плавно, без заломов. Следую стрелке направления на оболочке, если есть.

• Делаю контрольный уклон 0,3—0,5% к колодцу или лотку.
• Фиксирую трассу анкерами или мешками с песком на поворотах.
• Провожу первичную обсыпку песком до верхней образующей, затем еще 15—20 см.
• Основную засыпку выполняю местным грунтом без валунов и кирпича.
• Ставлю сигнальную ленту на 30—40 см выше трубы.

Слой	Материал	Толщина
Подушка	Песок среднезернистый	10—15 см
Обсыпка	Песок без включений	15—20 см
Засыпка	Местный грунт, просеянный	До проектной отметки
Сигнальная лента	Полимерная предупреждающая	0,3—0,4 м над трубой

Секрет простой: чистое дно, мягкая обсыпка, никакой спешки на поворотах.

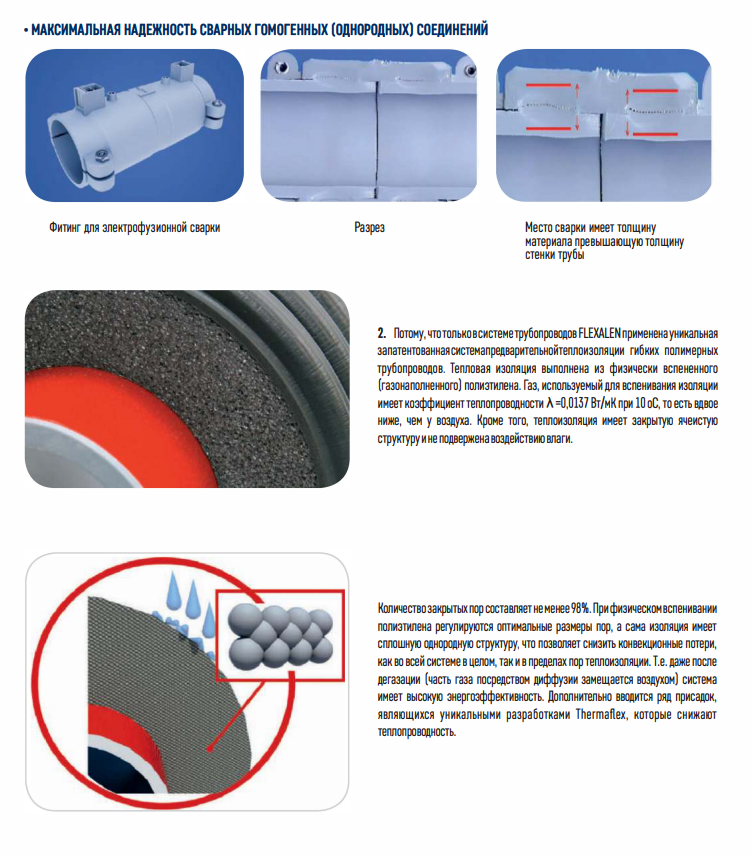

Соединения: сварка/муфты и теплоизоляция стыков

На соединениях не экономлю. Режу трубу строго перпендикулярно. Снимаю окисленный слой скребком до ровного матового пластика. Делаю метки глубины захода. Фиксирую трубу в центрирователе. Электросварную муфту ставлю по инструкции, контролирую напряжение и время. Деталь не трогаю до полного остывания. Проверяю индикаторы сварки.

• На ответвления беру тройники под электросварку и переходы на запорную арматуру.
• В камерах допускаю разъемные фитинги, чтобы обслуживать узел.
• На временных участках ставлю ремонтные муфты.

Участок	Решение
Прямая магистраль	Электросварные муфты
Камера/узел	Компрессионные/фланцевые фитинги
Ремонт	Разъемная или заливная муфта

Теплоизоляцию стыков закрываю термоусадочными манжетами с клеевым слоем или заливными комплектами. Очищаю оболочку, обезжириваю, прогреваю равномерно. Торцы уплотняю герметиком. В мокрых местах выбираю заливные кожухи и пену, плюс внешнюю гидроизоляцию. После — визуальный осмотр и фотофиксация.

Хорошая сварка спасает от плохой ночи зимой. Я проверяю каждый стык.

Вводы в здания и проходы через конструкции

Ввод делаю через стальную гильзу. Диаметр гильзы беру с запасом, чтобы остался зазор для уплотнения. Центрую трассу, оставляю компенсационный ход. Герметизирую эластомерной манжетой или модульным уплотнением. Снаружи восстанавливаю гидроизоляцию фундамента.

• Проход выше уровня отмостки или с пристенным дренажем.
• В пожарных преградах ставлю сертифицированные противопожарные решения.
• Тепловую изоляцию довожу до гильзы, стык закрываю комплектом ввода.
• Изнутри фиксирую трубу, чтобы не было сдвига при температурных деформациях.

Аккуратный ввод экономит часы на финише и годы без протечек.

Экономика проекта: сроки, смета и стоимость жизненного цикла (TCO)

Я смотрю на проект целиком. Не только на цену трубы. Важно, сколько дней уйдет на земляные работы, сколько стыков надо сварить, какие теплопотери будут зимой и сколько это съест денег у оператора. Гибкие предизолированные линии Flexalen приходят в бухтах. Стыков меньше, траншея уже, техника простаивает меньше. Итог — быстрее ввод и меньше накладных.

Статья	Влияние на стоимость	Комментарий
Материалы	Среднее	Труба и муфты берут на себя часть CAPEX
Земляные работы	Ниже	Узкая траншея, меньше забора грунта
Монтаж	Ниже	Мало стыков, быстрая укладка из бухты
Камеры/колодцы	Ниже	Часть узлов уходит из-под земли
Потери тепла	Ниже	Качественная изоляция, меньше OPEX
Ремонт и простои	Ниже	Нет коррозии, меньше аварий

Небольшой ориентир из практики. На участке 400—600 м замена стальных ППУ на гибкие предизолированные линии сокращала число стыков на 60—80%. Бригада уходила на финиш на 2—4 смены раньше. Смета по земляным и монтажным работам падала заметно. Потери тепла ниже — экономия топлива каждый сезон. В сумме за 10—15 лет TCO выигрывает за счет низких OPEX и меньшего риска аварий.

• Сроки: меньше стыков — быстрее сдача.
• Смета: экономия на траншее, стыках, камерах.
• TCO: низкие теплопотери, нет коррозии, минимум ремонтов.

Быстрый монтаж — это деньги сегодня. Низкие потери — это деньги завтра. Я выбираю оба варианта.

Сокращение сроков за счёт гибкости и поставки в бухтах

Я люблю, когда монтаж идёт без стоп‑кадров. Flexalen приходит в бухтах. Тянем линию сразу на десятки, а иногда и на сотни метров. Стыков мало. Петли и компенсаторы не нужны. Траншея уже. Техники меньше. Команда из трёх‑четырёх человек справляется там, где раньше нужно было шесть‑восемь.

• Меньше земляных работ — трасса огибает препятствия без резки и сварки.
• Минимум стыков — меньше согласований и меньше рисков.
• Не зависим от погоды — нет огневых работ, меньше простоев.
• Пуск наладок быстрее — опрессовали, закрыли, пошли дальше.

По моему опыту, график сжимается на 30—50%. Число стыков падает на 70—90%. Логистика проще: одна бухта — один участок. Сняли барабан, проложили, подключили. Без «танцев» вокруг колодцев и сварочных постов.

Чем длиннее бухта, тем короче стройка. Я это вижу на каждом объекте.

Сравнение со стальными ППУ по трудоёмкости и стоимости

Когда считаю смету, сразу раскладываю работы по полочкам. В стальных ППУ больше операций и согласований. У Flexalen — меньше механики и бюрократии. В итоге выигрываем и по трудозатратам, и по косвенным расходам.

Позиция	Стальные ППУ	Flexalen
Доставка и подача	Хлысты, больше рейсов и стропальных операций	Бухты, меньше рейсов, быстрое разматывание
Стыки	Много сварки, термоусадка, контроль НК	Немного муфт/сварки, быстрый монтаж
Грунтовые работы	Шире траншея, больше вывоз грунта	Уже траншея, меньше разработка
Остановки по погоде	Высокие риски простоев	Минимальны, без огневых работ
Сроки	Длинный критический путь	Сроки короче на 30—50%
Итоговая стоимость	Выше из‑за трудоёмкости и простоев	Ниже за счёт скорости и меньших объёмов

Чистая математика проста: меньше стыков и операций — ниже трудозатраты, меньше рисков переделки, короче график. А график — это деньги.

Эксплуатационные расходы и срок службы

На OPEX я смотрю трезво. Платим за потери тепла, ремонт и перерывы сервиса. У Flexalen с этим проще. Потери ниже — то есть меньше топлива и пара. Нет коррозии — меньше аварийных раскопок. Гладкая труба — насосы тратят меньше энергии. Запас прочности по сроку — десятки лет при нормальной эксплуатации.

• Теплопотери — ниже за счёт качественной изоляции.
• Ремонт — реже, локально, без больших котлованов.
• Электроэнергия насосов — экономия на гидравлике.
• Простои — минимальны, сеть быстро выводится в работу.

В совокупности стоимость жизненного цикла получается ниже. Я вижу это по платежам за энергию и по редким заявкам на обслуживание.

Надёжность, обслуживание и ремонтопригодность

Мне важно, чтобы сеть работала тихо и долго. В Flexalen это достигается материалами и самой идеей гибкой трассы. Грунт двигается, мороз поджимает, техника рядом шумит, а линия остаётся герметичной. Мало стыков — мало поводов для утечек. Заводская изоляция плотная, оболочка держит удары и влажность.

Обслуживание не превращается в отдельную эпопею. Регулярный осмотр узлов, проверка давления и температуры, контроль дренажей у вводов — и сеть живёт без сюрпризов. Если что‑то случилось, доступ к месту понятный: небольшой раскоп, муфта или вставка, опрессовка — и обратно в работу. Без длительных остановок квартала.

• Стабильная герметичность — меньше инцидентов и вызовов аварийки.
• Удобство сервиса — осмотры по чек‑листу, без спецоборудования.
• Быстрые локальные ремонты — минимум земляных работ.
• Предсказуемость — плановое обслуживание вместо «пожаров».

Надёжность — это когда о сети просто забываешь. Она тихо делает свою работу, а мы занимаемся развитием.

Коррозионная стойкость и механическая защита

Я спокойно отношусь к коррозии, потому что в Flexalen нет стали. Теплоносная труба из полимера не ржавеет, не боится блуждающих токов и агрессивных грунтов. Вода с солями и переменная химия тоже не страшны. Я не закладываю катодную защиту и не думаю о протечках из-за питтинга.

За механику отвечают оболочка и сама гибкая конструкция. Плотная наружная рубашка держит истирание и точечные нагрузки, а изоляция гасит удары. Грунт играет — трасса изгибается и снимает напряжения. Пучение, осадки, небольшие просадки не приводят к разрыву. На временных открытых участках от УФ спасает защитный кожух. В траншее я даю подсыпку без камней и соблюдаю глубину. Так труба служит долго и не заставляет меня возвращаться к раскопкам.

Контроль утечек и мониторинг (опционально)

Безопаснее, когда я вижу, что происходит в трассе. Для Flexalen можно предусмотреть несколько вариантов мониторинга.

• Датчик протечки и сигнальная пара, уложенные рядом в траншее.
• Контроль давления и температуры на узлах с передачей в диспетчеризацию.
• Портативная термосъёмка поверхности в сезоны пиков.
• Акустическая корреляция для поиска места утечки.
• Влажностные индикаторы в муфтах на ответственных участках.

Я обычно закладываю кабель сигналки и выношу концы в колодцы. Стоит недорого, спасает время при аварии. На длинных магистралях помогает периодическая гидравлическая проверка и журнал утечек. Если нужен высокий класс контроля, ставлю модульные утечкомеры и токовую петлю 4—20 мА. Так сеть напоминает о проблеме раньше, чем жильцы позвонят в аварийку.

Ремонт и врезки в действующую сеть

Ремонт выглядит просто, если всё подготовлено. Сначала я локализую место, делаю раскоп, откачиваю воду и очищаю трубу. Дальше вырезаю дефект и ставлю вставку через электросварные муфты или термосварку встык. Для отвода — седёлка с ответвлением и запорной арматурой. Изоляцию закрываю гильзой и термоусадкой либо заливочным комплектом.

Чтобы не останавливать подачу, организую байпас или работаю в окно с минимальным снижением расхода. После сборки — опрессовка, контроль падения давления и визуальная проверка сухости изоляции. Врезка в действующую сеть занимает от пары часов, чаще — одну смену с восстановлением основания и грунта. Главное — штатные фитинги под материал трубы и чистая площадка. Так ремонт проходит спокойно и без сюрпризов.

Сравнение решений: стальные ППУ, PEX/PE‑RT и Теплотрассы Flexalen

Когда выбираю трассу, я сравниваю не только цену трубы. Смотрю на монтаж, риски и итоговую стоимость владения. Ниже — мой краткий ориентир.

Критерий	Стальные ППУ	PEX/PE‑RT (гибкие)	Flexalen
Коррозия	Нужна защита, риск коррозии и намокания изоляции	Коррозии нет, важен кислородный барьер	Коррозии нет, стойкость к химии и блуждающим токам
Монтаж и сроки	Стыки через 12 м, кран, сложная логистика	Бухты, меньше стыков, быстрее	Крупные бухты, минимум муфт, самый быстрый темп
Гибкость	Жесткие, нужны компенсаторы	Малые радиусы, адаптивны к рельефу	Очень гибкие, изгиб без компенсаторов в большинстве случаев
Режимы	Подходят для высоких Т/Р	Долговременно до 95°C, средние Т/Р	Долговременно до 95°C, квартальные и распределительные сети
Теплопотери	Зависят от класса ППУ и качества стыков	Низкие за счёт непрерывности изоляции	Низкие, минимум мостиков холода и стыков
Ремонт	Сварка стали и изоляции, трудоёмко	Электросварные/компрессионные фитинги	Системные фитинги и кожухи, быстро и чисто
TCO	Выше из-за коррозии и земляных работ	Средний	Низкий на квартальных и распределительных участках

Если трасса сложная, со множеством поворотов и дворовых вводов, я беру Flexalen. Когда нужны очень высокие параметры, разумнее остаётся сталь.

В итоге я выбираю решение под задачу. Для города и посёлков с умеренными параметрами гибкая предизолированная система даёт меньше рисков, меньше стыков и быстрый запуск. Для магистралей высокого давления выигрывает сталь. Баланс очевиден после расчёта сроков и TCO.

Где гибкие предизолированные системы выигрывают

Я беру гибкие предизолированные трубы, когда важна скорость и минимум земляных работ. Там, где трасса петляет, а повороты одно за другим, гибкость решает сразу. Меньше стыков — меньше рисков и брака. В стеснённых условиях города это прямо спасение.

• Сложная трассировка: дворы, огибание коммуникаций, плотная застройка.
• Быстрый монтаж и запуск — короткие окна работ, реконструкция «на горячую».
• Мокрые и агрессивные грунты — нет коррозии, не нужны дорогие покрытия.
• Подключение частных домов и ИТП — длинные отводы одной ниткой из бухты.
• Низкотемпературные сети с тепловыми насосами — хорошая совместимость по режимам.
• Минимум техники на площадке — реже требуются кран и сварпост.
• Меньше колодцев и компенсаторов — снижение стоимости на мелких и средних диаметрах.

В итоге получаю быструю укладку, аккуратную трассу и прогнозируемые сроки без сюрпризов.

Ограничения и когда лучше альтернативы

Честно скажу, гибкие решения подходят не всегда. Если режимы за пределами паспорта, я не рискую. Для перегретых сетей и пара логично брать стальные ППУ. На очень больших диаметрах экономичнее выглядит жёсткая магистраль.

• Высокие температуры и давления (выше допустимых) — стальные ППУ или нержавеющая сталь.
• Крупные магистрали с огромными расходами — выгоднее жёсткие трубы и длинномерные звенья.
• Надземная прокладка и тяжёлые нагрузки от транспорта — нужна жёсткая оболочка и опоры.
• Среды с углеводородами и растворителями — проверяю химстойкость, часто выбираю металл.
• Требования к ультранизким потерям и сверхтолстой изоляции — иногда проще взять стальные ППУ нужного класса.

Я сравниваю режим, диаметр, трассировку и доступность техники. Если по сумме факторов гибкая система не выигрывает, беру альтернативу без сомнений.

Кейс‑сопоставление по потерям тепла и трудозатратам

Условная линия 500 м, двутрубная, ΔT = 40 К, сухой грунт, сопоставимый класс изоляции.

Параметр	Стальные ППУ	Гибкие Flexalen (двутрубка)	Гибкие PEX/PE‑RT (раздельные)
Стыки на 500 м	80—120	8—16	12—20
Срок монтажа (бригада 4 чел.)	10—14 дней	3—5 дней	4—6 дней
Удельные потери, Вт/м (сумма подача+обратка)	18—24	20—26	24—30
Потери на 500 м, кВт	9—12	10—13	12—15

Цифры ориентировочные. Реальные значения зависят от производителя, класса изоляции, диаметра, укладки и грунта.

Итог простой: гибкая двухтрубка чаще всего резко снижает трудозатраты и сроки, а теплопотери держит на уровне сопоставимого класса изоляции.

Аксессуары и комплектующие системы

Чтобы трасса работала без сюрпризов, я заранее подбираю полный комплект. Сама труба — только половина дела. Нужны фитинги, переходы, изоляция стыков, запорная арматура, элементы ввода в здания, защита и сигнальные кабели. Когда всё из одной системы, монтаж идёт быстрее, а ответственность понятна.

• Соединительная группа: муфты, тройники, отводы, переходы на сталь и фланцы.
• Запорная и регулировочная арматура: врезка, отсечка, балансировка.
• Комплекты тепло‑ и гидроизоляции стыков: герметичность и непрерывность оболочки.
• Вводы и уплотнения: манжеты, футляры, гермовводы для стен и плит.
• Мониторинг и защита: сигнальный кабель утечек, греющий кабель, маркерная лента.
• Колодцы и короба: доступ к арматуре и узлам без раскопок.

Я формирую спецификацию узлами: трасса, ответвления, вводы, арматура, контроль. Так проще проверить совместимость, рассчитать сроки и логистику. Когда комплект поставляется «под ключ», снижаются риски несостыковок на площадке и простоев из‑за мелочей.

Фитинги, ответвления и запорная арматура

Я подбираю фитинги под материал трубы Flexalen и под задачу узла. Для магистралей беру электросварные муфты и тройники. Получается монолитно и герметично, а места в траншее нужно меньше. На вводах и в тесных нишах выручают компрессионные или пресс‑соединения с переходом на резьбу или фланец. Ответвления делаю тройниками или седёлками, если важна скорость и минимум раскопок.

• Прямые муфты, редукции, угольники для поворотов.
• Тройники и крестовины для распределения потока.
• Седёлки для врезки без длинной остановки.
• Переходы на сталь/латунь: резьбовые и фланцевые.
• Концевые заглушки, сливные и воздухоотводчики.

Запорную арматуру ставлю полнопроходную. Шаровые краны — в колодцах на ответвлениях и перед вводом в здание. На ответвлениях — краны с удлинённым штоком и фиксацией положения. На верхних точках — автоматические воздухоотводчики, в низких — дренажи для техобслуживания. Так сеть остаётся управляемой и ремонтопригодной.

Изоляция стыков и колодцы обслуживания

Стыки закрываю штатными комплектами изоляции. На прямых соединениях использую термоусаживаемые кожухи с герметизирующими манжетами. На узлах и переходах — заливочные кожухи с двухкомпонентной пеной. Смысл один — исключить мостики холода и воду у трубы.

• Очищаю и сушу поверхность, наношу праймер.
• Собираю/усаживаю кожух, контролирую соосность.
• Заполняю пеной или активирую манжеты по инструкции.
• Опрессовываю узел, маркирую дату и тип соединения.

Колодцы делаю пластиковые или железобетонные. Внутри — опоры, арматура и переходы. Делаю герметичные вводы, дренаж на дне и утеплённую крышку. Горловину вывожу заподлицо с покрытием, чтобы было удобно обслуживать.

Совет: не экономлю на комплектах изоляции. Один «холодный» стык легко съедает выгоду от всей трассы.

Греющий кабель, сигналка и защитные элементы

Греющий кабель ставлю точечно: вводы, мелкие участки, колодцы. Для теплотрассы удобен саморегулирующийся — не перегревает изоляцию и бережёт электричество. Кладу вдоль трубы, креплю лентой, завожу в коробку с терморегулятором.

• Комплект концовки и питания, термодатчик, термореле.
• УЗО 30 мА и автомат — безопасность прежде всего.
• Маркировка трассы и схема подключения в щите.

Сигналка — это контрольный провод или датчик влаги у стыка. Вывожу в шкаф диспетчера для простой индикации аварии. Защиту дополняю лентой‑сигналкой в траншее, песчаной подушкой, геотекстилем, футлярами под дорогами и гермовводами в местах проходов. Кабель и соединения прячу в защитную гофру.

Перед засыпкой всегда проверяю сопротивление и изоляцию кабеля. Повторяю проверку после засыпки — так ловлю ошибки сразу.

Примеры применения и типовые решения

Я собрал несколько рабочих схем, которыми реально пользуюсь. Для частного дома беру двухтрубную линию из бухты, чтобы пройти от котельной до ввода без лишних стыков. Ввод через гильзу, внутри — шаровые краны и фильтр на обратке. Для квартальной сети — магистраль с колодцами на ответвлениях, тройники под углом, чтобы не душить поток. Реконструкцию делаю параллельно старой линии: новую укладываю и испытываю, потом быстро перевожу абонентов. На промобъектах часто выручает четырёхтрубная конфигурация — отопление и ГВС с рециркуляцией в одном кожухе.

• Частный дом: минимальная глубина, одна бухта, быстрый пуск.
• Квартальная сеть: узлы в колодцах, удобная отсечка ветвей.
• Реконструкция: прокладка без остановки, переходные муфты.
• Промобъект: общая трасса для нескольких контуров.

Сценарий	Конфигурация	Диаметры	Соединения	Особенности
Дом	Двухтрубная, из бухты	DN25—40	Муфты на вводах	Один проход, быстрый монтаж
Квартал	Двухтрубная + ответвления	DN50—90	Тройники в колодцах	Управляемость и сервис
Промобъект	Четырёхтрубная	DN40—75	Фланцы/резьба на узлах	Компактность, общая трасса

Беру бухты с запасом 10—15% на вводы и повороты. Ошибка с длиной дороже, чем пара лишних метров в начале.

Теплотрассы Flexalen для частного дома и коттеджа

У себя на участке я ценю простоту. Теплотрассы Flexalen как раз про это. Тяну бухту от дома к бане, гостевому, гаражу. Без лишних стыков и с минимальными раскопками. Беру двухтрубную для отопления и ГВС. Если нужно отопление и рециркуляция ГВС вместе — ставлю четырёхтрубную. Ввод делаю через гильзу, уплотняю манжетой. Глубину держу ниже промерзания. На мелких участках страхую греющим кабелем. В итоге успеваю за день‑два и не лезу в фундамент лишний раз.

• Считаю нагрузку и подбираю диаметр.
• Делаю песчаную подушку и дренаж.
• Слежу за радиусом изгиба в поворотах.
• Опрессовываю до засыпки.

Сценарий	Длина без стыков	Конфигурация	Срок работ
Дом — баня	30—60 м	Двухтрубная	1 день
Дом — котельная в гараже	10—25 м	Двухтрубная	0,5—1 день
Дом — гостевой дом	40—80 м	Четырёхтрубная	1—2 дня

«Протянули 45 м до бани, подключили рециркуляцию — вода горячая сразу. К вечеру уже топили.»

Реконструкция квартальных сетей без остановки снабжения

В квартале мне важно не трогать действующую сеть до самого переключения. С Flexalen это удобно. Прокладываю новую линию параллельно, вывожу концы в камеры, готовлю стыки. Стараюсь идти узкими траншеями и обходить коммуникации за счёт гибкости. Когда всё готово, делаю ночное окно, опрессовываю и перевожу абонентов. Домам тепло, строителям спокойно.

1. Обследование и трассировка в просветах между сетями.
2. Параллельная прокладка из бухт с минимумом стыков.
3. Короткое переключение и контроль давления.

Риск	Действие	Результат
Заторы раскопок	Узкие траншеи, длинные плети	Быстрый проход дворов
Подтёки на стыках	Меньше соединений, опрессовка	Снижение аварийности
Конфликт с коммуникациями	Гибкие повороты по месту	Без переноса сетей

«Перевели двор за одну ночь. Люди утром даже не заметили переключение.»

Коммерческие и промышленные объекты

На объектах я люблю предсказуемость. ТРЦ, отели, кампусы, цеха — везде нужны стабильное тепло и ГВС. Гибкая предизолированная линия помогает пройти сложные маршруты, уйти от камер и сократить простои. Для длинных уличных участков добавляю греющий кабель. На вводах ставлю гермовводы и компенсирую температурные деформации за счёт самой гибкости трассы.

Объект	Задача	Конфигурация	Плюс
Офисный парк	Отопление+ГВС между корпусами	Четырёхтрубная	Меньше раскопок, быстрый ввод
Отель/санаторий	ГВС с рециркуляцией	Двух/четырёхтрубная	Быстрый прогрев, комфорт
Пищевая промышленность	Тепло к теплообменникам	Двухтрубная	Чистый монтаж, без коррозии

Нормативы и требования к проектированию

Проект я начинаю с исходных данных и ограничений площадки. Беру технические условия, паспорт системы, геологию и план подземных коммуникаций. Считаю теплопотери и гидравлику, подбираю диаметр и толщину изоляции. Проверяю глубину заложения по климату и условиям эксплуатации. Закладываю меры по дренажу и защите вводов в здания.

• Тепловые нагрузки, график температур, требуемые расходы.
• Длины и уклоны, перепады отметок, возможные затопления.
• Климатический район, глубина промерзания, грунты и УГВ.
• Схема пересечений и минимальные расстояния до сетей.

Узел/параметр	Что проверить	Где фиксируем
Глубина заложения	Ниже промерзания или греющий кабель	Пояснительная записка, планы
Ввод в здание	Гильза, уплотнение, пожарные требования	Узлы и спецификация
Пересечения сетей/дорог	Футляры, защита, уклоны дренажа	Чертежи пересечений
Радиусы изгиба	Не меньше паспортных значений	Маршрутные схемы
Испытания	Опрессовка и промывка по паспорту	Программы ИТиС и акты

• Соблюдаю охранные зоны и отступы от фундаментов, деревьев, колодцев.
• Не заливаю стыки бетоном без кожуха, обеспечиваю ревизию.
• Делаю водоотвод из траншеи и планирую точки дренажа.
• Учитываю требования балансодержателя сетей и технадзора.

Проект, где все проверено на бумаге, потом монтируется без сюрпризов.

EN 15632 и национальные регламенты

Я опираюсь на EN 15632, когда беру в работу гибкие предизолированные системы. Стандарт даёт ясные правила по материалам, испытаниям и монтажу. Удобно сверяться на каждом этапе, чтобы не спорить на площадке и не переделывать.

Блок EN 15632	Что беру в работу
Термины и область применения	Единые определения, чтобы проект, поставка и монтаж говорили на одном языке
Требования к трубе и изоляции	Материалы, рабочие диапазоны, стойкость, маркировка, трассируемость
Фитинги и соединения	Совместимость, методы сварки/муфтирования, контроль качества стыков
Проектирование и монтаж	Радиусы изгиба, засыпка, вводы, защита в зонах риска
Испытания и приёмка	Гидроиспытания, осмотр теплоизоляции, документация

Параллельно сверяюсь с национальными правилами: актуализированные СП по тепловым сетям, правила эксплуатации тепловых установок, требования к охранным зонам, к пересечениям и раскопкам. На выходе получается связка: EN 15632 задаёт техническую «чистоту», СП и местные регламенты закрывают юр. часть, безопасность и городские согласования.

Трассы, вводы и пересечения: ключевые узлы

Я сначала раскладываю трассу на узлы. Так проще ничего не упустить и сразу заложить защиту там, где риск выше.

• Повороты и обходы препятствий — проверяю минимальные радиусы, чтобы не «переломить» линию.
• Ответвления — беру фирменные тройники и планирую колодцы только там, где реально нужен доступ.
• Пересечения дорог и трамвайных путей — закладываю футляры, усиливаю засыпку, делаю съёмку отметок.
• Сближения с кабелями и газом — выдерживаю расстояния из СП, согласовываю с владельцами сетей.
• Вводы в здания — гильза, герметизация, каплеотвод, компенсация подвижек конструкции.
• Переход через водотоки и ливнёвку — поднимаю класс защиты, добавляю дренаж и отсыпку.

Чем детальнее проработан каждый узел на чертеже, тем быстрее идёт монтаж и тем меньше внезапных «а тут не влезло».

Финишно ставлю сигнальную ленту, маркирую ветки, делаю фотофиксацию. Потом это спасает при ремонтах и раскопках.

Испытания, паспорта и сдача в эксплуатацию

Перед пуском иду по чек‑листу. Сначала промывка и развоздушивание. Затем гидроиспытание: прочность при повышенном давлении и герметичность при рабочем. Давление держу в коридоре, который согласован в проекте и по стандарту, с выдержкой и протоколом.

• Осматриваю стыки и теплоизоляцию муфт, проверяю целостность оболочки.
• Прозваниваю сигнальный кабель, если он смонтирован.
• Делаю пробный прогрев с циркуляцией, фиксирую параметры по температуре и падению давления.

По документам собираю пакет: исполнительные схемы с привязками, акты скрытых работ, протоколы испытаний, журналы сварки, сертификаты и паспорта на трубы, фитинги и изоляцию. Добавляю фотоотчёт и инструкции по эксплуатации для службы тепла.

Без полного пакета актов и протоколов сеть сегодня не примут. Легче собрать сразу, чем потом догонять бумажную часть.

Ошибки при проектировании и монтаже — как избежать

Я придерживаюсь простого принципа: ошибки дешевле ловить на бумаге, чем в траншее. Поэтому начинаю с нормального ТЗ, обследования трассы и согласований с владельцами сетей. Привязываю отметки, грунты, уровень грунтовых вод. Планирую поставку в бухтах так, чтобы минимизировать стыки и лишние колодцы.

• Организую входной контроль: проверяю маркировку труб, целостность оболочки, диаметр фитингов и комплектность муфт.
• Готовлю ППР и карты технологий: радиусы изгиба, устройство песчаной подушки, порядок засыпки и трамбовки.
• Обучаю бригаду соединениям: чистота реза, калибровка инструмента, выдержки по времени и температуре.
• На узлах риска закладываю защиту: футляры, усиление засыпки, дренаж и герметизацию вводов.
• Делаю промежуточные осмотры и фото перед засыпкой, оформляю акты скрытых работ.
• Провожу испытания по проекту и фиксирую всё протоколами, чтобы не спорить на приёмке.

Ещё одна полезная привычка — держать связь с поставщиком. Быстро сверяю нестандартные узлы, подбираю правильные муфты и не изобретаю велосипед. Так удаётся идти в срок, без переделок и лишних затрат.

Неверный подбор диаметра и режимов

Когда диаметр выбран на глаз, проблем хватает. Слишком маленький — растут потери напора, насосы работают на износ, в трубах шум и вибрации. Слишком большой — мёртвые зоны, заиливание, низкий перепад температур и пустые киловатты в котельной. Я всегда начинаю с расхода и целевого ΔT. Дальше считаю скорости и потери напора, сверяю с паспортом труб Flexalen и кривыми насоса. Поддерживаю скорость в разумном диапазоне, без экстремумов. Так сеть живёт спокойно, а счета не пугают.

Симптом	Вероятная причина	Что делаю
Шум, высокая разница давлений	Диаметр занижен, скорость завышена	Увеличиваю диаметр или снижаю расход, настраиваю насос
Низкий ΔT, теплопотери выше расчёта	Диаметр завышен, скорость мала	Оптимизирую диаметр, балансирую контуры
Кавитация на насосе	Высокие местные потери	Пересчитываю фитинги, заменяю узкие места

Мой простой тест: если для нужного расхода насос «упирается» в край кривой — пересматриваю диаметр и режимы сразу, не жду пусконаладку.

Несоблюдение радиуса изгиба и технологии засыпки

Перегнул трубу — получил надлом волокон и скрытый дефект. Ещё хуже, когда трубу перекручивают. Я смотрю паспорт: там указаны допустимые радиусы изгиба в холодном и тёплом состоянии. Размечаю дуги на земле и веду трубу без резких рывков. Под трубой делаю песчаную подушку и не кидаю в траншею острые камни. Засыпку веду слоями, трамбую не по трубе, а рядом.

• Подсыпка и обсыпка песком 10—15 см без включений.
• Контроль отметок по нивелиру, чтобы не было «карманов» воды.
• Запрет на упор ковша в трубу и на локальный прогиб.
• Сигнальная лента и фотофиксация стыков перед засыпкой.

Если сомневаюсь в радиусе — грею трубу горячим воздухом и увеличиваю дугу. Дешевле, чем потом вскрывать трассу.

Вводы, дренаж и морозозащита

Часто вижу красивую трассу и сырой подвал. Виноваты вводы и дренаж. Я всегда ставлю проходные гильзы, эластичные манжеты и герметизирую узел с двух сторон. Делаю уклоны к точкам слива и вывожу их в дренажный колодец. На участках риска добавляю греющий кабель с термостатом, особенно возле вводов и под дорогами. Глубина заложения — ниже промерзания, без обратных уклонов. В фундаменте защищаю трубу гильзой длиннее толщины стены, чтобы изоляция не терлась.

• Уклон не меньше 0,3—0,5% к сливам.
• Дренажный слой щебня у колодцев и переходах под дорогами.
• Паро‑ и гидроизоляция узла ввода по контуру.

Если вода однажды попала в узел ввода, она туда вернётся. Герметизирую тщательно сразу.

Экология и энергоэффективность системы

Я смотрю на теплотрассу как на источник постоянной экономии. Меньше потерь — меньше топлива и выбросов CO2. Гибкие трубы в бухтах сокращают стыки и земляные работы. Это снижает шум на площадке, расход техники и риск утечек. Долгий срок службы убирает лишние замены, а значит меньше отходов. При нормальной эксплуатации тепло уходит только через изоляцию, всё предсказуемо и стабильно. Контуры балансируются один раз и дальше просто работают. Вода не контактирует с металлом, нет продуктов коррозии, подпитка сети падает, а вместе с ней и подогрев подпиточной воды. В итоге сеть чище, насосы берут меньше мощности, а комфорт в зданиях стабильный без «перетопов».

Решение	Экологический эффект	Энергоэффект
Минимум стыков и сварок	Меньше риска утечек и раскопок	Стабильные потери, ровный ΔT
Лёгкие бухты и быстрая укладка	Меньше транспортных рейсов и выхлопа	Короткие окна монтажа, меньше простоев
Качественная изоляция	Снижение теплового следа	Меньше теплогенерации при том же комфорте
Герметичные вводы и дренаж	Нет подтоплений и порчи грунтовых вод	Нет лишнего нагрева подпиточной воды

Лучшая «зелёная» мера — не терять тепло по дороге. Чем меньше потери, тем тише работает котельная и чище воздух.

Материалы и переработка, ресурс свыше 50 лет

Теплотрассы Flexalen делают из полиолефинов. Теплоносная труба, закрытопористая изоляция и наружная оболочка совместимы между собой, не боятся влаги и почвенной химии. Срок службы свыше 50 лет достигается простыми вещами: корректный температурно‑давленческий режим, соблюдение радиусов, аккуратные стыки. На финише жизненного цикла материалы разделяются и идут в переработку: оболочка и изоляция дробятся, из них потом делают технические изделия и защитные элементы. Мне близок такой подход: однажды уложил — десятилетиями не трогаешь, а когда придёт время, труба не превращается в проблему для полигона.

Снижение выбросов CO2 за счёт минимальных потерь

Я отношу сокращение выбросов CO2 к главным плюсам. Когда теплопотери малы, источнику не нужно вырабатывать лишнее тепло. Топлива сгорает меньше, дымовых газов тоже. Теплотрассы Flexalen держат температуру по длине, не гонят котлы в пики. Насосы крутят меньший расход и напор. Электроэнергии уходит меньше, косвенные выбросы падают. При сезонном понижении графика сеть спокойно живёт на низких температурах. Конденсационные котлы и тепловые насосы выходят на лучший КПД. В годовом балансе это даёт десятки мегаватт‑часов экономии даже на коротких участках.

Правило большого пальца: минус 1 МВт·ч тепла — минус 0,18—0,25 т CO2 при газовой генерации. Чем «чище» источник, тем заметнее вклад низких потерь сети.

Энергоэффективность сети и здания

Я смотрю на систему целиком. Ровная подача и низкие потери дают стабильную температуру на вводе в здание. Узел смешения работает без лишних подмесов. Обратка холоднее, источнику легче. КПД котлов и чиллеров растёт, балансировка упрощается. Помещения греются равномерно, автоматика не «пилит». Перетопы уходят, жалоб меньше. Пиковая мощность снижается, резерв можно урезать. Открывается путь к низкотемпературным контурам и ВИЭ. Сеть тратит меньше энергии на перекачку, здание — на регулирование. Платёжки становятся предсказуемыми.

Чек‑лист выбора и закупки Теплотрассы Flexalen

Я собрал рабочий чек‑лист. Он помогает пройти путь от идеи до поставки без сюрпризов.

• Цель проекта и тепловые нагрузки по точкам.
• Трассировка, длины, перепады высот, препятствия.
• Режимы: температуры, давления, резерв, перспективы роста.
• Грунт, уровень грунтовых вод, глубины заложения, мороз.
• Конфигурация линий: одно-, двух-, четырёхтрубные.
• Диаметры, скорости, потери напора, насосы.
• Радиусы изгиба, длины бухт, количество стыков.
• Узлы ввода, арматура, ответвления, изоляция стыков.
• Смета: материалы, монтаж, ПНР, резерв, риски.
• Логистика: сроки, хранение, техника для разгрузки.

Пункт	Что проверить	Результат
Нагрузки	Пик, среднегод, график температур	Исходные для диаметров
Трасса	Длины, повороты, пересечения	Смета работ и бухты
Гидравлика	Скорости, Δp, насосы	Выбранные типоразмеры
Комплектация	Фитинги, муфты, вводы	Полный перечень к отгрузке

Подготовка ТЗ и исходных данных

Я начинаю с жёсткого ТЗ. Без этого выбор растягивается и дорожает.

• Список потребителей, их пик и средняя нагрузка.
• Температурный график по сезонам и допустимые отклонения.
• Схема трассы с длинами, перепадами и ключевыми узлами.
• Геология: тип грунта, вода, промерзание, стеснённость.
• Требования по резервированию и росту подключений.
• Ограничения по площадке, окнам монтажа, доступу техники.
• Нормативы и согласования, которые обязательны именно здесь.

Хорошее ТЗ экономит недели и снимает до трети рисков на монтаже.

Выбор конфигурации и диаметров

Я подбираю схему от потребностей. Сначала конфигурация, потом типоразмер.

• Однотрубная — для ГВС‑циркуляции и отдельных сервисных линий.
• Двухтрубная — стандарт под подачу и обратку тепла.
• Четырёхтрубная — тепло + ГВС с циркуляцией в одном кожухе.
• Диаметр по расходу и допустимым скоростям, держу баланс КПД насоса и потерь тепла.
• Потери напора в пределах возможностей насосов, запас на старение и арматуру.
• Проверяю радиусы изгиба и доступные длины бухт, чтобы урезать стыки.
• Согласую вводы, запорную арматуру, ответвления, чтобы не плодить нестандарт.

Комплектация поставки и логистика

В комплект я закладываю всё нужное, чтобы выехал на объект и сразу начал монтаж. Бухты Теплотрассы Flexalen, соединительные элементы, изоляция стыков, арматура, колодцы и документация идут одной партией. Согласовываю длины бухт и отрезки под трассу, чтобы сократить стыки и время в раскатке.

Позиция	Формат	Комментарий
Трубы Flexalen	Бухты или отрезки	Одно-, двух- или четырёхтрубные
Соединения	Муфты, фитинги	Под сварку/механические (по проекту)
Изоляция стыков	Комплекты	Готовые наборы под диаметр
Арматура и ответвления	Краны, тройники	В сборе с переходами
Документы	Паспорта, схемы	Маркировка и упаковочные листы

• Доставку планирую под длину бухт: фура/манипулятор, доступ к площадке проверяю заранее.
• Разгрузку выполняем стропами-лентами без острых кромок, хранение — на ровной поверхности.
• Бухты привожу промаркированными по трассам, чтобы бригада не путалась на старте.
• Сроки согласую с графиком земляных работ, чтобы не держать технику без дела.

Совет: дайте схему трассы с точками разгрузки — это экономит минимум один день пускового хаоса.

Часто задаваемые вопросы о Теплотрассах Flexalen

• Можно ли класть Flexalen без канала? Да, это предизолированная система, её укладывают прямо в грунт по проектной подушке.
• Какой температурный режим выдерживает Flexalen? Рабочие параметры зависят от серии и диаметра, типовые режимы теплосетей поддерживаются в штатном диапазоне.
• Как соединяются трубы? Использую муфты и сварочные комплекты, стык дополнительно теплоизолирую.
• Сколько служит Теплотрасса Flexalen? Ресурс рассчитан на долгую эксплуатацию при соблюдении проектных режимов и технологии монтажа.
• Можно монтировать зимой? Да, при соблюдении требований к основанию, засыпке и подготовке стыков.
• Какой радиус изгиба? Гибкость высокая, точный радиус беру из паспорта под конкретный диаметр.
• Подходит для ГВС и отопления? Да, Flexalen применяют для отопления, ГВС и низкотемпературных сетей.
• Что с пересечением дорог? Проектирую гильзы/короба и защиту, согласую с балансодержателем.
• Как контролировать герметичность? Давлю гидроиспытаниями, по запросу ставлю сигналку или контрольные элементы.
• Тяжело ли ремонтировать? Доступ к месту, вырезка, новая муфта и изоляция — типовая процедура.
• Нужен ли запас по длине? Да, беру небольшой технологический запас на вводы и манёвры в траншее.
• Гарантия и документы? В поставке иду с паспортами, сертификатами и инструкциями по Flexalen — ничего докупать для ввода в эксплуатацию не требуется.
