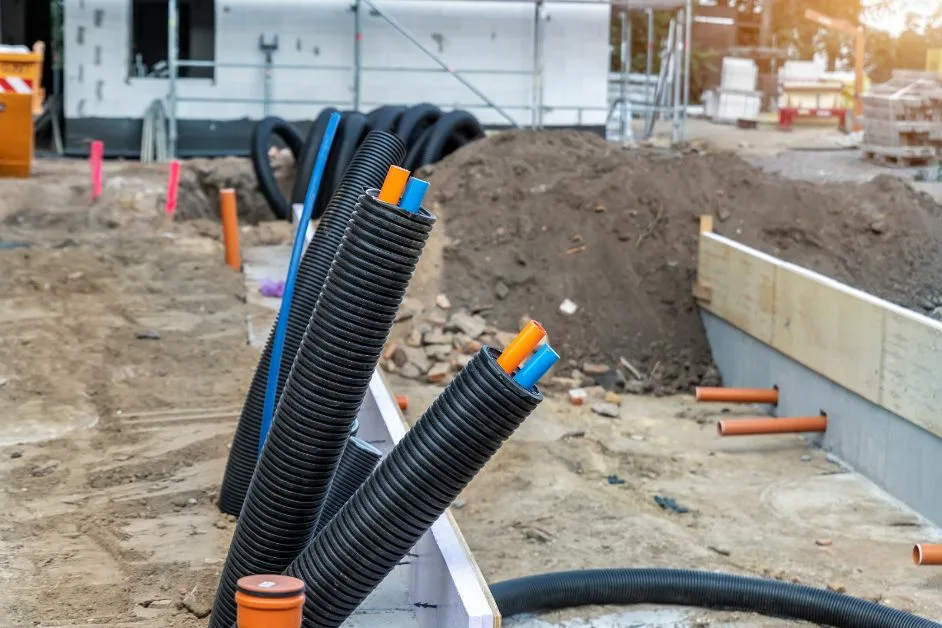

Теплотрасса Террендис из Бельгии: характеристики гибких теплоизолированных труб и области применения

Теплотрасса Террендис из Бельгии представляет собой систему гибких предизолированных труб, рассчитанную на передачу теплоносителя в распределительных сетях, котельных и отопительных контурах. Ввиду конструкции элементы системы обеспечивают сочетание гибкости при прокладке и стабильных теплотехнических характеристик в эксплуатации.

Теплотрасса Террендис из Бельгии: характеристики гибких теплоизолированных труб и области применения

Трубы Terrendis проектируются для прокладки в траншеях, под дорогами методом горизонтально-направленного бурения, на поверхности с защитными устройствами и в коллекторах. Основные эксплуатационные преимущества, которые учитывают при проектировании и выборе: минимальные тепловые потери при заданной толщине изоляции, способность компенсировать осадки и температурные удлинения за счет гибкости, снижение объема сварочных и монтажных работ на месте установки.

• Типовые сферы применения: распределительные теплотрассы в жилых районах, подключения котельных, промышленные контуры технологического теплоснабжения, интеграция тепловых насосов и когенерационных установок.
• Условия прокладки: открытая траншея, бестраншейные методы (ГНБ), прокладка в коллекторе или кабельной канализации; система адаптируется под давление и рабочую температуру проекта.
• Эксплуатационные параметры, на которые ориентируются проектировщики: теплоизоляция и соответствующие теплопотери по метру; гидравлическое сопротивление напорной трубы; допустимые изгибы и удлинения при циклическом нагреве/остывании.

При подборе решения учитывают экономику тепловых потерь по длине магистрали, сложность условий прокладки (наличие коммуникаций, плотная городская застройка), требования к срокам монтажа и необходимости в последующих ремонтных операциях. Для типовых городских проектов Terrendis предлагает комплектации с различной толщиной изоляции и вариантами наружной защиты, что упрощает согласование с локальными нормами и техническими условиями.

Конструкция и материалы труб Terrendis

Конструкция предизолированной трубы Terrendis представляет собой многоуровневую сборку: транспортная (напорная) труба, слой адгезии/предохранительного покрытия, теплоизоляция из закрытоячеистого полиуретана и наружный защитный кожух из полиэтилена. Каждый слой выполняет определённую функцию по гидравлике, теплосбережению и механической защите.

• Напорная труба: обычно из PE-Xa (сшитый полиэтилен) или PE-100 (высокоплотный полиэтилен). PE-Xa обеспечивает большую упругость и стойкость к циклическим температурам; PE-100 применяют при требованиях к прочности и стойкости к давлению. Рабочая температура для PE-Xa типично до ~95 °C при длительной эксплуатации; расчетное рабочее давление зависит от стандарта SDR/PN и проектных допусков.
• Теплоизоляция: закрытоячеистая полиуретановая (PUR) пена с низкой теплопроводностью (типично порядка 0,025—0,035 Вт/м·К). Пена заполняет пространство между напорной трубой и наружным кожухом, обеспечивает продольную фиксацию и предотвращает доступ влаги к наполнителю.
• Адгезионный слой и барьеры: между внутренней трубой и изоляцией применяется связующее покрытие для улучшения сцепления; в зависимости от конфигурации в конструкцию может быть интегрирован кислородный барьер (алюминиевый слой или EVOH), предотвращающий диффузию кислорода в контур отопления.
• Наружный кожух: экструдированный полиэтилен высокого давления (HDPE), чаще гофрированный для повышения прочности при нагрузках. Толщина и профиль кожуха подбираются под условия механической защиты и способы прокладки (траншея, ГНБ, надземная установка).
• Дополнительные элементы: трассировочный провод для определения положения, маркировочные ленты, фитинги и компрессионные элементы для герметичного соединения с минимальной теплоутечкой.

Производственный процесс обычно включает экструзию напорной трубы, нанесение связующего покрытия, центрирование и заливку полиуретана с последующей экструзией наружного кожуха. Контроль качества охватывает плотность и однородность пены, адгезию слоев и целостность кожуха. Конструкционные варианты (наличие барьера, толщина кожуха, диапазон диаметров) подбираются под проектные требования по давлению, температуре и условиям прокладки.

Материалы напорной трубы: PE-Xa и PE-100

Напорные трубы в системах Terrendis изготовлены из двух основных типов полиэтиленовых материалов: сшитого полиэтилена (PE-Xa) и высокоплотного полиэтилена (PE-100). Их выбор определяется рабочими температурой и давлением, требованиями к гибкости, способам соединения и условиям монтажа.

Ключевые характеристики и практические отличия:

Практические рекомендации:

• Для магистралей с температурой теплоносителя около 80—95 °C предпочтителен PE-Xa из‑за лучшей термостойкости и усталостной прочности.
• PE-100 используют там, где температура теплоносителя значительно ниже (например, сети тёплого водоснабжения, нецентрализованные системы) или как материал защитной оболочки/вторичной трубы.
• При проектировании обратить внимание на режимы гидростатического старения и на значения допускаемого рабочего давления при конкретной температуре — эти данные предоставляет технический паспорт материала и стандарты (см. документацию производителя).

Важно: номинальные параметры (рабочее давление, допустимая длительная температура, способ соединения) должны подтверждаться спецификацией Terrendis и сертификатами на конкретную партию труб.

Теплоизоляция и защитный кожух

Секции теплотрасс Terrendis выполняются как комплекс «напорная труба — теплоизоляция — наружный кожух». В промышленных образцах используется закрытоячеистая пенополиуретановая (ППУ) теплоизоляция и наружный защитный кожух из полиэтилена высокой плотности (HDPE) или другого устойчивого к внешней среде полиолефина.

Технические параметры и конструктивные решения:

• Материал теплоизоляции: полиуретановая пена (PU/PIR) с закрытыми порами. Типичное термическое сопротивление — теплопроводность λ ≈ 0,022—0,030 W/(m·K). Плотность в заводских изделиях обычно 35—60 kg/m3.
• Толщина изоляции: выбирается по теплотехническому расчёту. Для подземных магистралей типичные значения 40—120 мм — зависит от диаметра транспортной трубы, глубины заложения и требуемых потерь тепла.
• Наружный кожух: HDPE оболочка защитного профиля; обеспечивает механическую защиту, влагонепроницаемость и устойчивость к УФ (при надземной прокладке используется дополнительная защита). Коррозионно-устойчивые металлические кожухи применяют реже, преимущественно в местах повышенных механических нагрузок.
• Стыковка и герметизация: заводские соединения включают формообразованные фасонные элементы с утеплением и внешними муфтами. Герметизация достигается уплотнительными элементами и сваркой наружного кожуха.
• Дополнительная защита: в местах под дорогами и при высоких механических нагрузках применяют жесткие защитные кожухи, бетонную обделку или металлические трубы-оболочки.

Монтажные и эксплуатационные нюансы, связанные с изоляцией:

• ППУ-изоляция чувствительна к точечным механическим повреждениям: при хранении и прокладке исключать царапины и разрыв оболочки, которые приводят к локальным мостикам холода.
• При пересечении водоносных слоев и высокой гидронагрузке требуется контроль на непрерывность наружной оболочки и соблюдение водонепроницаемых стыков.
• Для обеспечения адекватной теплоизоляции учитывать тепловые мосты в местах соединений и вводов в здания; заводские решения Terrendis минимизируют потери, но проектировщик должен учитывать дополнительные уплотнения и удлинение изоляции в местах фитингов.

Рекомендуется руководствоваться техническими паспортами Terrendis при подборе толщины изоляции и типоразмеров внешней оболочки — теплотехнические расчёты зависят от локальных условий и требований по допустимым потерям тепла.

Технические характеристики: давление, температура, гидравлические параметры

Основные параметры, которые нужно учитывать при проектировании и эксплуатации теплотрасс Terrendis: рабочее давление, допустимая рабочая температура, гидравлическое сопротивление (потери напора) и рекомендуемые скорости потока. Все расчёты следует согласовывать с техническими паспортами конкретной продукции.

Практические указания для проектировщика и монтажника:

• При определении рабочего давления учитывать долговременную прочность материала при проектной температуре; ориентироваться на данные производителя и стандарты (включая методики гидростатического старения).
• Планировать гидравлику сети на скоростях движения теплоносителя, оптимизирующих баланс между потерями тепла, энергозатратами на перекачку и эрозионными рисками. Для пластика не рекомендуется превышать скорости, приводящие к шуму и кавитации.
• Учитывать дополнительные потери на фитингах, поворотах и вводах в здания; заводские муфты и переходы увеличивают суммарное сопротивление по сравнению с длинной прямой трубой.
• Проводить испытание на плотность и гидравлическую прочность в соответствии с проектной документацией: давление и длительность испытания задаются нормативами и техническим паспортом изделия.

Заключение: проектные значения давления и температуры для труб Terrendis определяются комбинацией материала напорной трубы (PE-Xa или PE-100), толщины стенки (PN), и условий эксплуатации. Конкретные расчёты и испытания — на основании технического паспорта и действующих стандартов.

Тепловые потери и расчет теплоотдачи

Расчет тепловых потерь для гибкой теплоизолированной трубы выполняют по цилиндрической модели через суммарное тепловое сопротивление слоев. Для одного метра длины теплоотдача (линейная мощность потерь) определяется как q’ = (Tносителя — Tокр) / R’, где R’ — суммарное сопротивление теплопередаче на единицу длины.

Суммарное сопротивление R’ формируется как сумма сопротивлений внутреннего слоя (трубопровод), теплоизоляции и внешнего слоя (конвективное теплообменное сопротивление с воздухом или грунтом):

R’ = Rтр + Rизоляции + Rвнеш

Для цилиндрического слоя тепловое сопротивление на единицу длины рассчитывают по формуле R = ln(r2/r1) / (2π·λ), где r1 и r2 — внутренний и внешний радиусы слоя, λ — теплопроводность материала. Конвективное сопротивление Rвнеш оценивают через коэффициент теплоотдачи h и выражают как 1/(2π·r·h) или учитывают сопротивление грунта по табличным данным.

Пример для оценки (практическая приближённая проверка). Допустим: наружный радиус трубопровода 0,05 м, наружный радиус утепления 0,15 м, λ утеплителя 0,028 Вт/(м·К), перепад температур 70 К. Тогда Rизоляции = ln(0.15/0.05)/(2π·0.028) ≈ 6,24 К·м/Вт и q’ ≈ 70/6,24 ≈ 11,2 Вт/м.

Практические замечания:

• Для межузловых расчётов учитывайте теплоотдачу на фасадные участки и в местах прокладки через тёплую зону (вводы, колодцы) — там потери выше.
• На стыках и фитингах тепловое сопротивление часто снижается; в расчёте добавляют коэффициент на тепловые мосты или отдельно оценивают потери на фитинги.
• Для подземной прокладки требуется учитывать температуру и теплопроводность грунта, влияние грунтовых вод и глубину заложения.
• При проектировании сети целесообразно использовать ПО производителя или теплотехнические расчёты с учётом бухтования, термического старта и режима работы для оценки сезонных потерь.

Системы и конфигурации Terrendis

Terrendis предлагает несколько конфигураций теплоизолированных линий, ориентированных на районные и локальные тепловые сети. Типовые варианты включают однотрубные и многотрубные сборки, парные (supply/return) в общем защитном кожухе, а также специализированные конфигурации для приточных и обратных контуров.

Ключевые конфигурационные параметры, определяющие выбор решения:

• число контуров в одном защитном кожухе (один, два, три и более);
• материал несущей (напорной) трубы — полиэтилен, армированный полиэтилен или сталь, что влияет на максимальное давление и температуру;
• тип внешнего защитного кожуха (гладкий или гофрированный PE, жёсткие оболочки) — определяет механическую защиту и удобство прокладки;
• способ компоновки контуров — параллельная (две трубы рядом) или коаксиальная (концентрические решения для отдельных задач).

Конфигурация подбирается по задаче: для магистральной прокладки на большие расстояния предпочитают парные сборки в едином кожухе, что уменьшает площадь траншеи и упрощает укладку; для участков с повышенным давлением или температурой выбирают стальные несущие трубы. Модульность систем позволяет поставлять заводские секции с готовыми ответвлениями и монтажными элементами, уменьшая объем работ на стройплощадке.

Ограничения и нюансы:

• увеличение числа контуров в одном кожухе повышает жёсткость и увеличивает минимальный радиус изгиба — обязательно учитывать на трассах с частыми поворотами;
• компоновка влияет на тепловые потери: близко расположенные контуры могут влиять друг на друга, что важно при расчёте межтрубных тепловых потоков;
• при выборе конфигурации учитывайте доступ для осмотра, испытаний и ремонта узлов — некоторые заводские сборки требуют специальных технологических переходов для доступа к фитингам.

Соединения, фитинги и аксессуары

Соединения и фитинги для теплоизолированных труб Terrendis проектируются с сохранением тепловой непрерывности и герметичности. Основные типы соединений:

• электросварные (электрофузионные) и стыковые сварные для полиэтиленовых несущих труб;
• фланцевые и сварные переходы для стальных участков;
• механические компрессионные муфты для быстрой сборки в полевых условиях (с ограничениями по давлению и температуре).

Особенности элементов теплоизоляции и герметизации в местах соединений:

• в местах стыков применяется восстановление теплоизоляции с использованием заливки пенополиуретана или заводских ремонтных манжет для обеспечения одинакового λ и сопротивления;
• наружный защитный кожух в зоне стыка закрывают герметизирующими манжетами и механическими контурами, чтобы исключить попадание влаги в утеплитель;
• тепловые компенсаторы и гибкие вставки используются для учёта продольных и поперечных перемещений; их выбор зависит от ожидаемых температурных деформаций и числа циклов.

Типичный набор аксессуаров:

Рекомендации по монтажу соединений:

• по возможности использовать заводские заводские сборки и заводской монтаж изоляции для уменьшения количества полевых стыков;
• перед окончательной герметизацией провести гидравлические испытания и термографию для выявления холодных зон;
• следовать монтажным инструкциям производителя по последовательности работ и применяемым материалам — это критично для сохранения заявленных теплотехнических характеристик и гарантии.

Монтаж и особенности прокладки

Планирование прокладки гибких теплоизолированных труб требует учета трассировки, геотехнических условий, требований по доступу и эксплуатации. Основные этапы работ: подготовка трассы и документации, подготовка траншеи или канала, укладка и выверка трубопровода, монтаж соединений и проходных узлов, гидравлические и теплотехнические испытания, обратная засыпка и восстановление покрытия. Каждый этап содержит критические параметры, которые влияют на долговечность и тепловые потери системы.

• Траншея и подушка: рекомендовано создание песчаной подушки толщиной 100—200 мм, отсутствие крупных камней и острых предметов. Глубина траншеи зависит от климатических условий, нагрузки на поверхность и нормативов (обычно 0,8—1,2 м в жилой зоне, больше под проездами и магистралями).
• Защита от механических нагрузок: на участках с высокой нагрузкой применяют защитные кассеты или стальные футляры, в местах пересечения с инженерными коммуникациями — усиленную подсыпку и защитные пластины.
• Анкерные и опорные узлы: на переходах от гибкого участка к стационарным элементам устанавливают анкерные блоки или фиксаторы, рассчитанные на расчетные осевые силы от теплового удлинения и гидравлического удара.
• Маркировка и трассировочные системы: монтаж сопровождается прокладкой сигнальной ленты и/или гальванического трейсера в защитной оболочке для последующей локализации трассы.

В проекте указывайте требования к допускам при укладке и к методам тестирования — заводская спецификация труб должна быть основным ориентиром.

Особенности монтажа гибких теплоизолированных труб

Гибкие теплоизолированные трубы монтируют на подготовленную трассу с минимальным количеством стыков в полевых условиях. Основные особенности монтажа:

• Укладка цельными мотками или бухтами: для длинных участков предпочтительна укладка сплошной линии с заводскими соединениями, что снижает число полевых стыков и теплопотери.
• Минимальный радиус изгиба: ориентировочно 10—20 внешних диаметров в зависимости от материала напорной трубы; конкретное значение определяет производитель. Превышение минимального радиуса сокращает риск локальных деформаций и повреждений изоляции.
• Крепление и выравнивание: при спуске в траншею систему фиксируют временными подпорами через каждые 3—5 м, затем выполняют окончательное выравнивание по проектной отметке перед подключением фитингов.
• Подводка и стыковка: соединения выполняются заводскими фитингами или механическими переходами, допускающими контроль герметичности. Все уплотнения и прокладки должны соответствовать температурно‑давленному режиму системы.
• Гидравлические испытания: после монтажа проводят гидростатическую проверку давления и опрессовку наружной оболочки при рекомендованных значениях и времени выдержки; параметры испытаний указываются в проектной документации и техпаспорте.
• Обратная засыпка и уплотнение: сначала укладывают мелкозернистый песок вокруг трубы до уровня 100—200 мм, затем послойную засыпку с уплотнением, исключая применение тяжелой техники непосредственно над трубой до достижения проектной нагрузки.

Особое внимание уделяют стыкам теплоизоляции и целостности внешнего кожуха: ремонт выполняется с использованием сертифицированных манжет и защитных лент, избегая временных решений, снижающих теплотехнические характеристики.

Области применения: Теплотрасса, ЖКХ, промышленность и возобновляемая энергия

Гибкие теплоизолированные трубы применяют в сценариях, где важна скорость монтажа, снижение числа полевых стыков и минимизация теплопотерь на трассе. Основные области применения с практическими критериями выбора:

• Районные тепловые сети (теплотрассы): целесообразны при прокладке межквартальных и внутриквартальных магистралей с частыми поворотами и ограниченными сроками строительства. Критерии: длина ветви, тип грунта, требуемый класс рабочего давления, допустимая температура теплоносителя.
• ЖКХ и распределительные сети внутри микрорайонов: используют для подключения групп домов и котельных; преимущество — сокращение времени эксплуатации дороги и тротуаров за счет быстрой укладки и меньшего объема работ по сварке.
• Промышленность: теплоснабжение технологических участков, контуры теплообмена на производствах с умеренными рабочими температурами. При агрессивных средах и механических нагрузках требуется специальная наружная оболочка и защита от коррозии.
• Возобновляемая энергия: связки с био топливными или солнечными полями, тепловыми насосами и аккумулирующими емкостями. Гибкие трассы удобны для подключения распределенных источников и организации быстрого вывода/подключения модулей.

Ограничения применения:

• Неприменимо для систем со сверхвысокими температурами или паром (над предел рабочего температурного режима материала напорной трубы).
• На трассах с ожидаемыми высокими статическими нагрузками или проездами тяжелой техники без применения защитных футляров требуется проектная корректировка.
• В агрессивных грунтах и местах с высоким уровнем грунтовых вод необходима проверка химической стойкости оболочки и возможность дополнительной защиты или дренажа.

Практические примеры использования: прокладка магистрали из котельной к жилому кварталу длиной до нескольких километров с минимальным количеством сварных соединений; организация распределительной сети для промышленной площадки с несколькими точками отпуска тепла; гибкие подключения в системах солнечного теплоснабжения, где важны частые переподключения и модульность.

Примеры прикладных решений: жилые микрорайоны и котельные

Ниже приведены типовые конфигурации и практические ориентиры по выбору труб Terrendis для двух типичных задач: распределение тепла внутри жилого микрорайона и магистральное подключение к котельной. Значения даны как ориентиры для предварительного проектирования; окончательные размеры и схема определяются тепловым балансом и гидравлическим расчетом проекта.

Практические рекомендации:

• Перед выбором диаметра выполните тепловой и гидравлический расчет: суммарная нагрузка, ΔT и допустимый перепад давления определяют расход и диаметр.
• Для внутриквартальных разводок предпочтительна гибкость PE-Xa: упрощает укладку и уменьшает количество фитингов.
• При магистральных подключениях к котельной учитывайте механические нагрузки в местах ввода и необходимость компенсаторов деформации.
• Используйте заводские комплекты подводок и утеплённые переходы на вводах в здания и насосные: это снижает монтажное время и риски ошибок.

Преимущества и ограничения по сравнению с альтернативами

Сравнение Terrendis (гибкие теплоизолированные трубы с полимерной напорной трубой) с традиционными решениями должно опираться на конкретные критерии: рабочие температуры, давление, стоимость владения, сроки монтажа, требования к коррозионной устойчивости и условия прокладки.

Ключевые преимущества:

• Гибкость и скорость монтажа: готовые бухты и предварительно изолированные трассы уменьшают объем земляных работ и число сварных соединений.
• Коррозионная стойкость: полимерные напорные трубы не подвержены коррозии, что важно при контакте с агрессивными грунтами или в условиях повышенной влажности.
• Снижение эксплуатационных рисков: заводская теплоизоляция обеспечивает однородность слоя и минимизирует ошибки при полевом утеплении.
• Меньший вес и простота транспортировки по сравнению с металлическими предизолированными трубами аналогичного диаметра.
• Экономика владения: при равных эксплуатационных условиях уменьшение работ по защите и ремонту может компенсировать более высокую цену материала.

Ограничения и риски:

• Температурные и давления ограничения полимеров: длительная работа при температурах >95 °C и очень высоком давлении требует проверки соответствия материалов; для экстремальных режимов традиционные стальные трубы остаются предпочтительнее.
• Механическая защита при тяжелых нагрузках: в зонах проездов, промышленной техники необходима дополнительная защита или выбор направленных коробов.
• Ремонт в траншее: локальный ремонт требует специального оборудования и комплектующих; восстановление заводской изоляции на месте сложнее, чем при использовании металлических модулей в некоторых схемах.
• Совместимость фитингов и коммутационных узлов: при интеграции в существующие сети важна унификация соединений и наличие переходных узлов.
• Долгосрочные параметры старения полиуретана и защитной оболочки зависят от качества производства и условий эксплуатации; при сомнениях требуется проверка лабораторных данных производителя.

Итог: Terrendis целесообразен там, где важна скорость монтажа, коррозионная стойкость и сниженные эксплуатационные затраты. Для систем с высокими температурно‑давленными режимами, тяжелыми внешними нагрузками или специфическими требованиями к ремонту могут быть экономичнее стальные решения.

Нормативы, сертификаты и гарантия качества

При выборе и приемке труб Terrendis требуйте документальное подтверждение соответствия продукции и производственных процессов международным и европейским требованиям. Основные позиции, которые следует запросить у поставщика:

• Сертификаты соответствия стандартам для предизолированных систем теплосетей (например, EN 253 и сопутствующие нормативы для систем теплоснабжения).
• Сертификаты на материалы: соответствие стандартам для полиэтилена (EN 12201 для PE) и сведения о типе полиуретановой изоляции и ее теплопроводности.
• Сертификат системы менеджмента качества производителя (ISO 9001) и описание производственного контроля (Factory Production Control).
• Протоколы испытаний гидростатической прочности, теплопроводности и старения материалов от аккредитованной лаборатории.
• Документы на отслеживаемость партий (traceability), маркировка изделий и паспорта на партию/партию поставки.
• Условия гарантии: объем гарантийных обязательств, сроки, исключения и требования по монтажу и вводу в эксплуатацию для сохранения гарантии.

Чек‑лист документов для запроса у поставщика: сертификаты соответствия, протоколы испытаний, паспорт изделия, инструкция по монтажу и гарантии, декларация о составе материалов.

При приемке партии на объект дополнительно требуйте сопроводительные документы: протоколы визуального контроля, результаты измерения толщины изоляции и целостности внешней оболочки, акты разгрузки и проверок упаковки. Наличие независимых испытаний и понятных гарантийных условий значительно снижает риски при вводе в эксплуатацию и планировании ТО.

Проектирование и расчет: как выбрать систему Terrendis

Выбор системы Terrendis требует последовательного расчета гидравлических и теплотехнических параметров, согласования с конструктивными ограничениями трассы и проверок на совместимость с требуемыми рабочими режимами. Основные входные параметры: тепловая нагрузка (кВт), температура подачи/обратки (°C), допустимое падение давления, длина трассы, условия прокладки (грунт, глубина, возможные механические нагрузки) и требования к допустимым теплопотерям. Далее — практическая последовательность действий.

Типовые расчеты и чек-лист для проектировщика

Шаги расчета с формулами и контрольными точками:

• Определить тепловую нагрузку Q (кВт) и принимаемую температурную разницу ΔT (K) между подачей и обраткой.
• Вычислить массовый расход воды ṁ (кг/с): ṁ = Q / (c · ΔT), где c ≈ 4,186 кДж·(кг·K)⁻¹. Пример: Q = 500 кВт, ΔT = 20 K → ṁ ≈ 500 / (4,186·20) ≈ 5,97 кг/с (≈21,5 м3/ч).
• Перевести расход в объемный Qv (м3/с) и выбрать целевую скорость v (м/с). Для магистральных гибких труб обычно целевой интервал скорости 0,6—1,5 м/с; для ответвлений — ниже. Диаметр рассчитывается по D = sqrt(4·Qv/(π·v)).
• Проверить потери давления: Δp = f·(L/D)·(ρ·v2/2). Коэффициент трения f можно оценить по диаграмм Муди / формуле Колбрука и уточнить для выбранной внутренней поверхности трубы (PE-Xa, PE-100). Сопоставить суммарные потери с допустимыми значениями по насосу/котельной.
• Рассчитать требуемую толщину теплоизоляции: теплопотери на метр q’ = 2π·(Tfluid — Tsoil) / (ln(r2/r1)/(λ) + Rext), где ln(r2/r1)/(2πλ) даёт тепловое сопротивление изоляции (привести радиусы и λ материала). Подобрать слой так, чтобы q’ соответствовал допустимым потерям в экономическом расчёте (стоимость тепла vs. стоимость трубы и монтажа).
• Учесть температурные расширения и радиусы изгиба: минимальный радиус изгиба указывается производителем; для PE-Xa обычно Rmin = 6—10·D наружного диаметра (проверить у Terrendis).
• Согласовать соединения, фитинги и места установки компенсаторов, расчёт опор и анкеров, точки контроля давления/температуры и возможные участки ревизии/ремонта.

Чек-лист перед заказом системы: определённая тепловая нагрузка, выбранное ΔT, рассчитанный расход, требуемая толщина изоляции, допустимое уплотнение трассы и сведения о температурных расширениях.

Эксплуатация, обслуживание и ремонт

Эксплуатация Terrendis предполагает регулярный мониторинг параметров и профилактическое обслуживание. Основные задачи: контроль герметичности, поддержание качества теплоносителя, предотвращение локальных перегревов/охлаждений и обеспечение доступа к узлам для ремонта.

• Ежедневный/оперативный контроль: давление и температуры в ключевых точках, аварийные сигналы насосов и автоматики.
• Периодические проверки (ежесезонно или ежеквартально): визуальный осмотр доступных участков, проверка состояния защитного кожуха, измерение падения давления по участкам, термографический контроль теплопотерь в ключевых местах.
• Водная химия и качество теплоносителя: контроль коррозионных параметров, содержания солей и биологической активности; принятие мер по коррекции (фильтрация, дозирование ингибиторов) при отклонениях.
• Плановое сервисное обслуживание: очистка сеток и фильтров, проверка и затяжка резьбовых соединений, проверка состояния опор и анкерных устройств, замена изношенных гайтовых/механических фитингов.

Ремонт при повреждении:

1. Отключить и изолировать повреждённый участок, слить теплоноситель до безопасного уровня.
2. Оценить степень повреждения: кожух, изоляция, напорная труба. При повреждении только кожуха и изоляции возможен локальный ремонт с восстановлением слоя и защитной оболочки.
3. При повреждении напорной трубы выполнить вырезку дефектного участка и замену с применением заводских или совместимых ремонтных муфт/фитингов; монтаж должен обеспечить восстановление гидравлической прочности и изоляции.
4. После ремонта проводить гидравлические испытания и контроль температурного режима; оформить акт выполнения работ и обновить карту трассы.

Рекомендуемые интервалы и требования к документированию: вести журнал работ, фиксировать измеренные давления и температуры, дату и характер каждого вмешательства; хранить результаты гидростатических испытаний и акты наладочных работ. Это ускоряет диагностику и снижает риски повторных аварий.

Логистика, поставки и доступность Terrendis в Европе и России

Производитель из Бельгии работает через дистрибьюторскую сеть и прямые поставки; доступность зависит от наличия на европейских складах и от условий импорта в Россию. При планировании поставок учитывают следующие практические факторы:

• Сроки поставки: стандартный срок от подтверждения заказа до отгрузки обычно включает время на изготовление и проверку качества; для крупной партии — от нескольких недель до нескольких месяцев. Рекомендуется согласовывать подтверждённые сроки и включать буфер на производственные изменения.
• Транспорт и упаковка: поставляют контейнерами (морской/ж/д) или автотранспортом для европейских маршрутов. Теплоизолированные трубы чаще идут бухтами или в секциях на паллетах/ригидных опорах. Уточняйте требования к креплению и защитным элементам при погрузке/разгрузке.
• Документы и таможня: необходимы коммерческий инвойс, упаковочный лист, сертификаты качества и соответствия (по запросу — EPD/технические паспорта). Для поставок в Россию и стран ЕАЭС заранее проясните классификацию товара и текущие правила ввоза, пошлины, квоты и сертификацию по национальным требованиям.
• Складирование и логистика на площадке: хранение рекомендуют в сухом, защищённом от УФ и механических повреждений месте; избегать складирования при температурах, вызывающих деформацию труб или утеплителя. При больших партиях планируйте разгрузочные/погрузочные зоны и технику для перемещения бухт и секций.

Рекомендации по снижению рисков и оптимизации поставок:

• Держать буферный склад из расчёта монтажных темпов и возможных задержек (как минимум 2—4 недели расходных запасов для типичных проектов).
• Согласовывать упаковку и маркировку, чтобы минимизировать время приёмки и ускорить логистику на объекте.
• Проверять у производителя наличие EPD или иных экологических/технических деклараций и требовать точные HS/ТНВЭД-коды для таможни.
• Оценивать варианты дистрибьюторов в России по опыту с импортом, складам и сервису, а не только по цене продукции.

Экологичность и вклад в энергосбережение

Теплоизолированные гибкие трубы сокращают сетевые тепловые потери по сравнению с не утеплёнными решениями; экономический и экологический эффект зависит от толщины и типа утепления, длины трассы и режимов теплоподачи. Основные аспекты для оценки:

• Энергосбережение: уменьшение линейных теплопотерь снижает расход топлива или электричества на плечах теплоисточника. Простой показатель для оценки — сокращение потерь, Вт/м, при заданной разнице температур и известном коэффициенте теплопроводности утеплителя.
• Материалы и их утилизация: напорные трубы из PE-Xa и PE-100 по-разному поддаются переработке (PE-100 легче перерабатывать как термопласт, PE-Xa — кросс-linked — требует специальных подходов). Пенополиуретан (PUR), часто используемый как утеплитель, ограниченно пригоден для рециклинга; его утилизация требует термической переработки или специализированных программ.
• Запрос EPD и LCA: для корректного сравнения просите у поставщика экологическую декларацию продукции (EPD) или результаты анализа жизненного цикла (LCA). Эти документы дают количественные данные по выбросам CO2, потреблению энергии и материалам на 1 м трубы.
• Снижение утечек и эксплуатационный эффект: более герметичная система и устойчивость материалов к коррозии сокращают аварии и утечки теплоносителя, что дополнительно уменьшает экологический и экономический ущерб.

Практические рекомендации:

• Задавать толщину утепления исходя из расчетной допустимой теплопотери (W/m) и срока окупаемости инвестиций.
• Требовать от поставщика спецификацию материалов и рекомендации по утилизации/рециклингу при демонтаже.
• Включать в проект оценку жизненного цикла при сравнении с альтернативами (стальные изолированные трубы, бетонные каналы и т. п.).

Отзывы, кейсы и примеры успешных проектов

Публичные описания проектов с использованием систем Terrendis чаще ориентированы на типовые сценарии: районные теплотрассы, подключения котельных и промышленные коммуникации. При анализе кейсов обращайте внимание на конкретные показатели и методику замеров:

Типовые метрики в кейсах: длина трассы, температура подачи/обратки, средние теплопотери (Вт/м), время монтажа (чел.-дни/100 м), количество стыков и описанные проблемы при эксплуатации.

Как оценивать и использовать отзывы:

• Запрашивайте у поставщика не маркетинговые описания, а техзадания и метрические отчёты по реальным объектам: замеры температур на входе/выходе, данные по энергоэкономии и регистрационные акты по приёмке работ.
• Сравнивайте проекты по сходству условий: климат, глубина заложения, тип грунта, режимы тепловой нагрузки. Это позволяет выявить релевантность чужого опыта для вашего проекта.
• Проверяйте описание монтажных решений и используемых фитингов: удачные кейсы часто подчёркивают снижение времени сварки/стыковки и наличие заводских готовых сборок.

Шаблон краткого кейса, полезный при сборе отзывов:

• Объект: тип и масштаб (м, подключаемая нагрузка).
• Решение: диаметр трубы, утепление, конфигурация (бухты/секции).
• Ключевые показатели: теплопотери до/после, время монтажа, аварийность за первые 12 мес.
• Экономика: инвестиции в материалы vs экономия топлива/энергии в год, ожидаемый срок окупаемости.

Используя такой подход, можно отфильтровать релевантные отзывы и получить обоснованную картину о применимости Terrendis в конкретном проекте без опоры на расплывчатые формулировки.

Часто задаваемые вопросы (FAQ) по Terrendis

Какие рабочие температуры и давления поддерживают трубы Terrendis?

Рабочие параметры зависят от типа напорной трубы (PE‑Xa или PE‑100) и модели системы. Типичные эксплуатационные диапазоны для подобных гибких теплоизолированных систем составляют рабочие температуры до примерно 90 °C при длительной эксплуатации и пиковые кратковременные значения выше. Давление указывается в паспорте конкретной серии (обычно классы 6—16 бар для напорных труб). Для проекта используйте точные значения из технического паспорта выбранной модификации.

Как рассчитывать тепловые потери по трассе?

Тепловые потери вычисляются на основе данных производителя по теплопроводности изоляции, толщине слоя и диаметру трубы, а также по температурному графику сети и условиям прокладки. В проекте целесообразно применять данные производителя или измеренные линейные потери из паспорта; при отсутствии — считать по методике теплотехники для цилиндрической многослойной конструкции.

Как проводится ремонт и локальные соединения?

Ремонт требует удаления защитного кожуха и утеплителя, выполнения соединения напорной трубы стандартным способом (сварка, фитинги, обжатие или электросварка в зависимости от материала), восстановления слоя изоляции и установки защитного кожуха/муфты. Для крупных мероприятий рекомендуется применять заводские ремонтные комплекты или привлекать сертифицированные сервисные бригады.

Какова долговечность таких систем и на что влияет?

Проектная долговечность обычно указывается в документации и в типичных условиях составляет десятки лет (чаще 25—50 лет). На ресурс влияют рабочая температура, давление, химические и механические воздействия в траншее, качество монтажа и соблюдение режимов эксплуатации.

Можно ли прокладывать в замерзающих грунтах и при пересечении водных преград?

Да, при соблюдении требований по глубине заложения, дренажу и механической защите. Для водных переходов применяют специальные защитные оболочки и анкеровку; конкретные решения выбирают исходя из проекта и рекомендаций производителя.

Какие типичные ограничения при применении гибких теплоизолированных труб?

Ограничения связаны с предельными рабочими параметрами конкретной серии, температурной стойкостью материала напорной трубы, механическими нагрузками в траншее и возможностями выполнения поворотов на месте. Все ограничения указаны в техдокументации.

Документация, технические паспорта и где получить спецификации

Техническая документация на системы Terrendis включает набор стандартных документов, который полезно запросить при проектировании и закупке:

• технический паспорт изделия (размеры, масса, теплопроводность изоляции, характеристики напорной трубы);
• рабочие графики давления и температуры;
• линейные теплопотери для типовых температурных режимов;
• инструкции по монтажу и ремонту, требования к траншеям и анкеровке;
• протоколы испытаний и декларации соответствия стандартам (включая применимые европейские стандарты на предизолированные трубы, например EN 253 и др.);
• чертежи и CAD-модели для проектирования, спецификации фитингов и комплектующих.

Запросить документы можно через официального представителя производителя в регионе или дистрибьютора. При обращении указывайте точные параметры проекта: тип и наружный диаметр напорной трубы, требуемую толщину изоляции, рабочие температуры и давление, предполагаемый способ прокладки. Это ускорит получение корректных спецификаций и прайс‑листа. Дополнительно полезно запросить заводские протоколы контроля качества, инструкции по испытаниям на гидропресс и срок поставки комплектов муфт.
